在等待零件送到之前

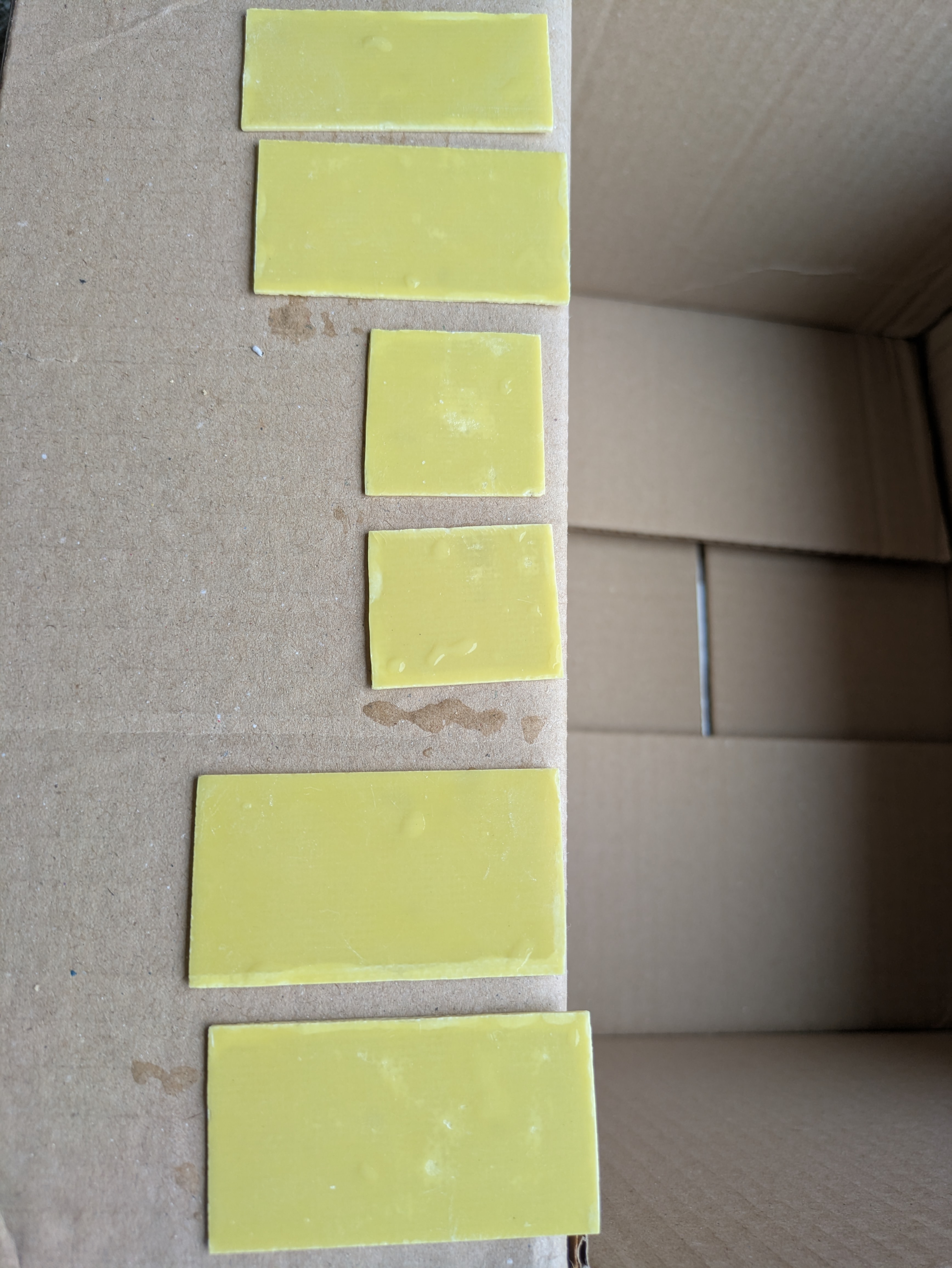

首先是切割環氧樹脂和纖維做成的耐火防刺板
其實這東西真的非常難切，刀子大概劃個十下就鈍掉變成圓形了
所以其實最快的方式是用剪刀剪
但一來剪的難看，二來當我發現刀子斷掉的時候就不用剪刀了，我怕剪刀也鈍了
之後用銼刀磨掉尖銳邊緣
並清洗乾淨粉塵晾乾
目標是防範各種尖銳物體的刺穿
但除了這個之外，其實外殼的鋁板還有電池本身的鋁殼就有很強的保護作用了，所以就當作是擋子彈吧。

>>28100708
等你的行動電源和濾芯爆炸上新聞再來叫我

1

晶片電池之後陸續送到了
因為上次受到的教訓，所以這次先檢測能否使用再開始組裝，晶片是沒有什麼問題，能夠自己檢測充電跟放電，目前能夠充的協議也都能支援，不過之後再組裝上還是遇到了一些問題。
電池的部分之前跟朋友討論的時候，他有提到說基於安全的理由，行動電源使用的電池都是有殼的電池，而不是軟包電池，所以這次選用的是16850四連裝並聯，並且使用電焊把電池和電線焊在一起，連上bms保護晶片之後，之後套上絕緣層和熱縮膜包裝在一起

1

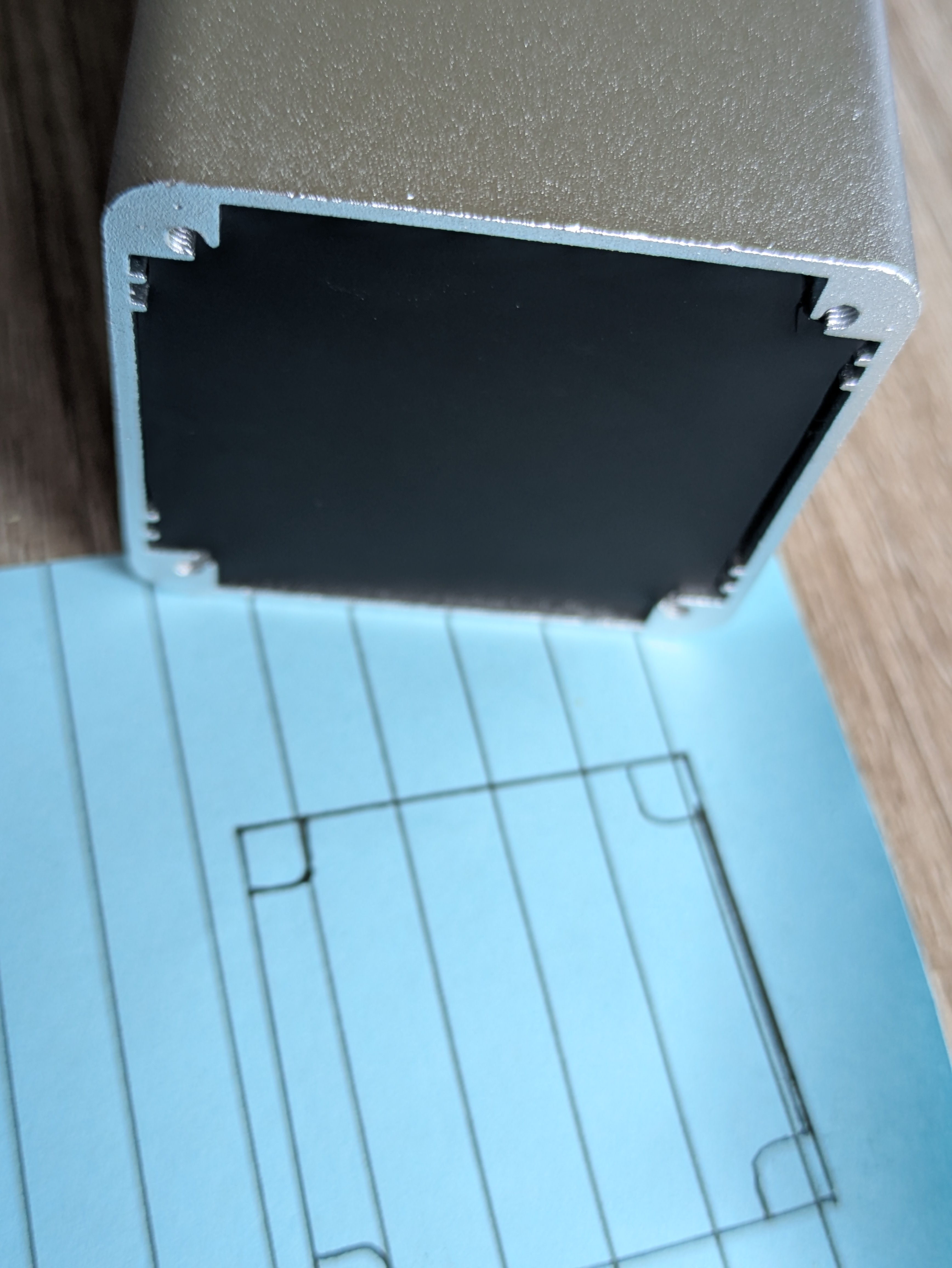

之後收到了鋁殼，雖然想要做得更小巧一點，但是為了想要在裡面裝上很多緩衝層和防火材質，所以尺寸還是選了大一點的
夠厚夠硬。
我多買了一些螺絲，因為這種小型零件，其實意外的很緊，如果不夠堅硬的話經常組裝的時候轉著轉著就把頭給刮掉了，其實最後有一個孔不知道為什麼無論我怎麼轉都會把頭給刮掉，所以最後是先用尖嘴鉗慢慢的邊夾邊轉，之後才用螺絲起子轉進去。

1

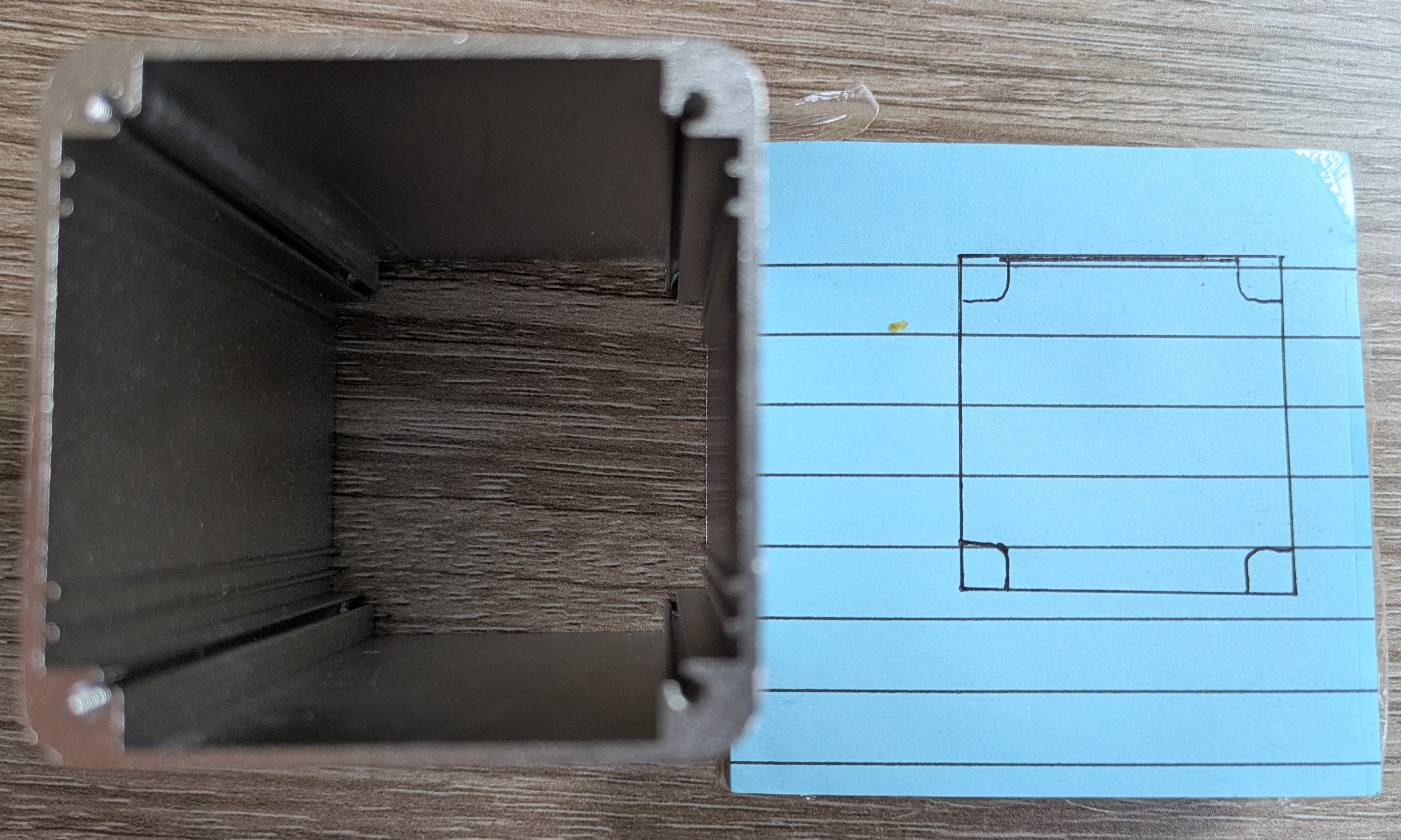

鋁殼照片放錯了
這張才是

>>28100708
這類現在自製的成本應該划不來吧?

>>28100807
這東西是用鋸子切的

>>28101038
破片手榴彈穿外套

1

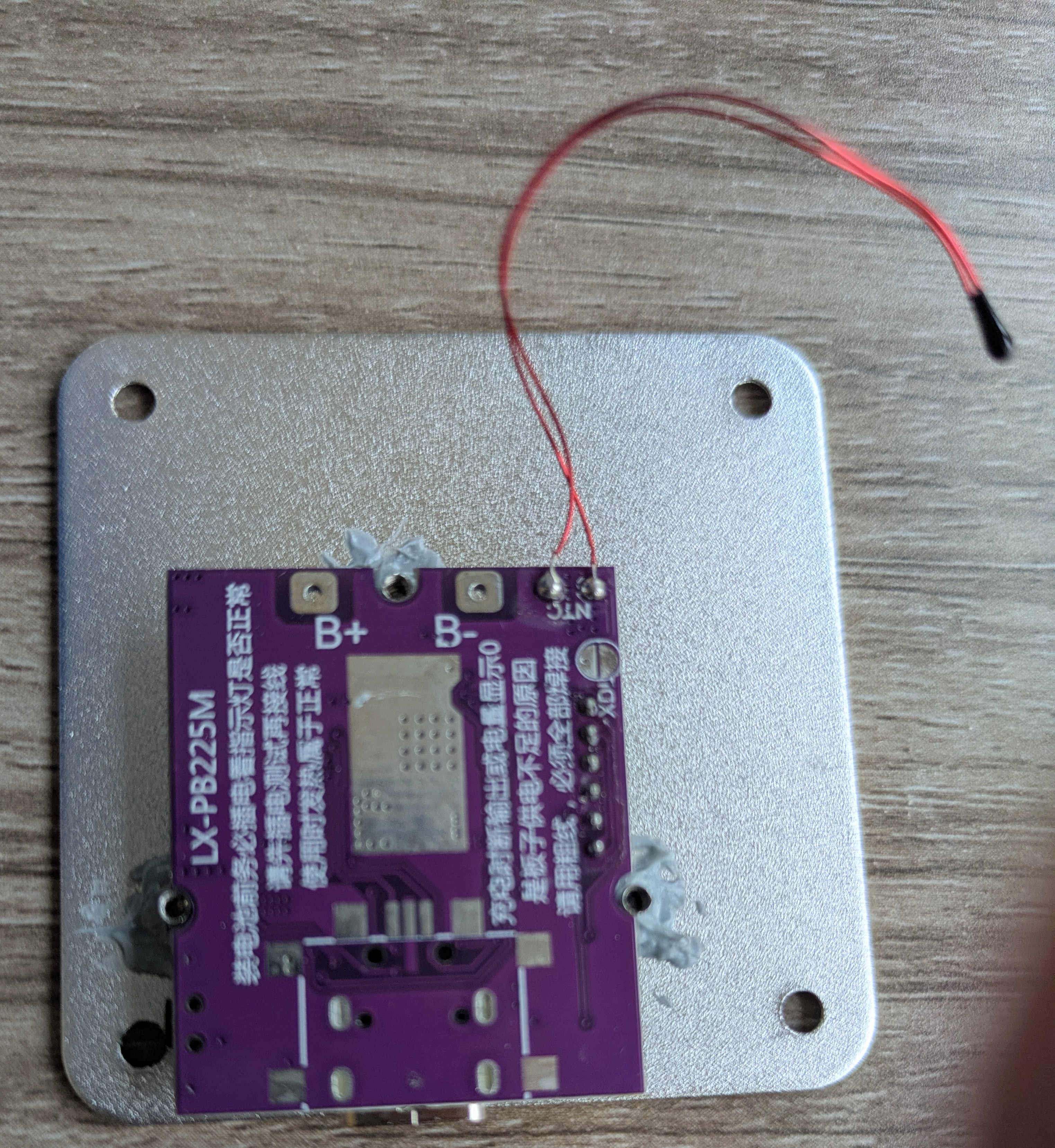

首先確定好晶片在鋁板上的位置固定好，用子母釘夾住
進行預先組裝的預演，以防到時候塞了一堆東西反而放不進去，或是位子錯位
黏好以後到時候就可以鎖上螺絲釘了

1
首先確定好晶片在鋁板上的位置固定好，用子母釘夾住
進行預先組裝的預演，以防到時候塞了一堆東西反而放不進去，或是位子錯位
黏好以後到時候就可以鎖上螺絲釘了
晶片也因為新的方向，注重安全風險，所以新增了溫度bms保護，溫度太高就會停止充電或放電，裡面有個溫度導線能夠感測溫度，不過組裝上要非常小心，不要一直凹到溫度導線，否則斷掉就連充都沒辦法充了

1

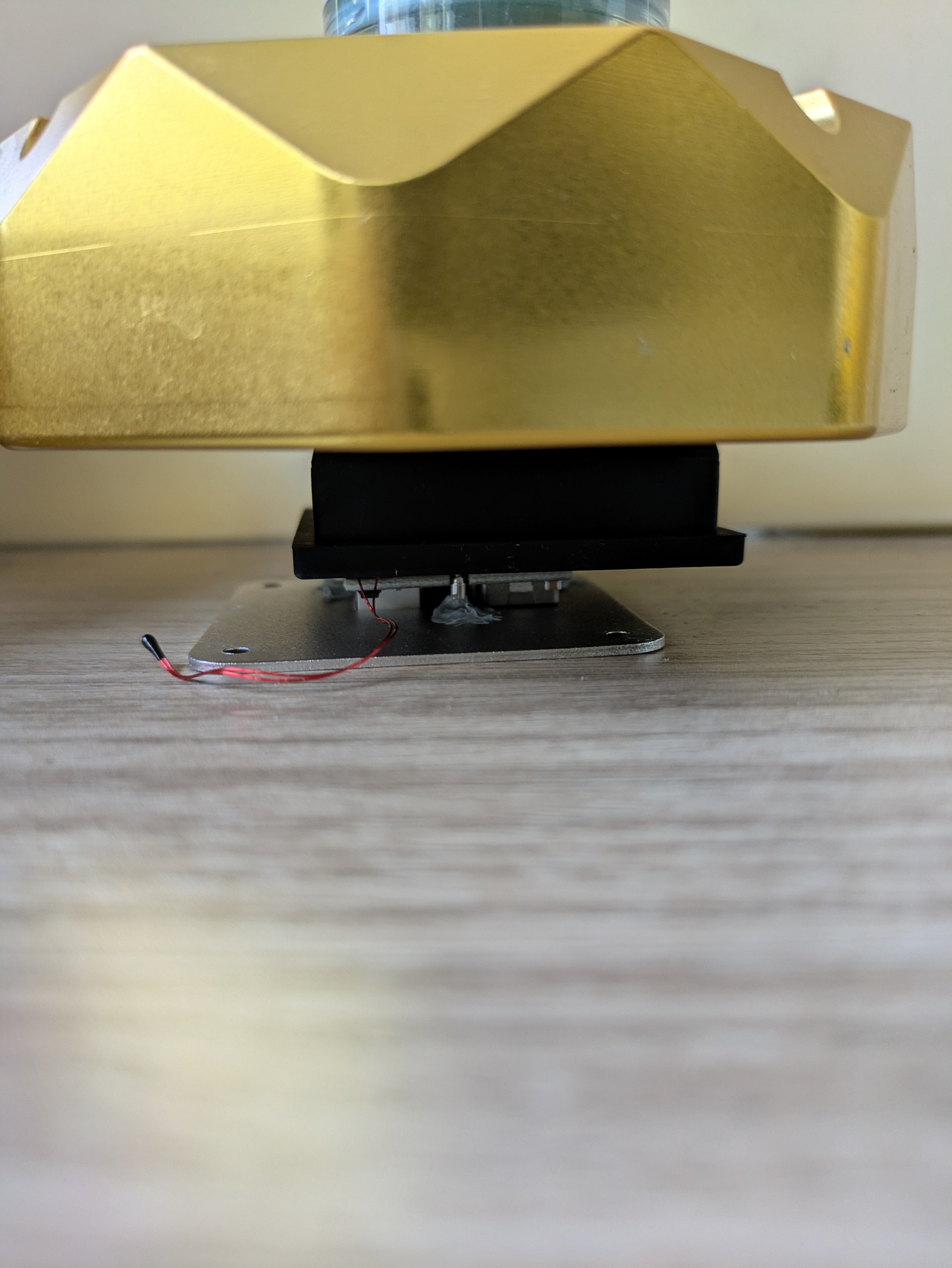

固定好以後要開始施加壓力所以就拿個金屬塊壓著

我之前曾想買零件把發脹的行動電源裡面的電池DIY換掉
可是看了一下發現新的行動電源的價格實在太便宜了
還是整個換新算惹

1
接下來就是把這些環氧樹脂板組裝起來，之後會往裡面灌矽膠，好把邊緣縫隙給填起來，防撞方面，之前提到一個做矽膠套的廠商，跟他訂了兩組套子，一個是裝在電池上面，另外一個是給行動電源裝的，之後會看到，其實裝到這裡，基本上已經很難刺穿到電池哪裡了，至少我好幾把鈍掉的刀片可以做保證

1
之後給板材打個洞
把電線拉出來
這裡建議可以先用烙鐵把裡面的銅線給黏在一起比較好拉也不容易斷掉
這裡相較於用刀子，其實用電鑽會比較好，再用砂紙磨邊邊，之後在邊緣抹上矽膠以減少銳利度，萬一把電線給磨傷就不好了

1

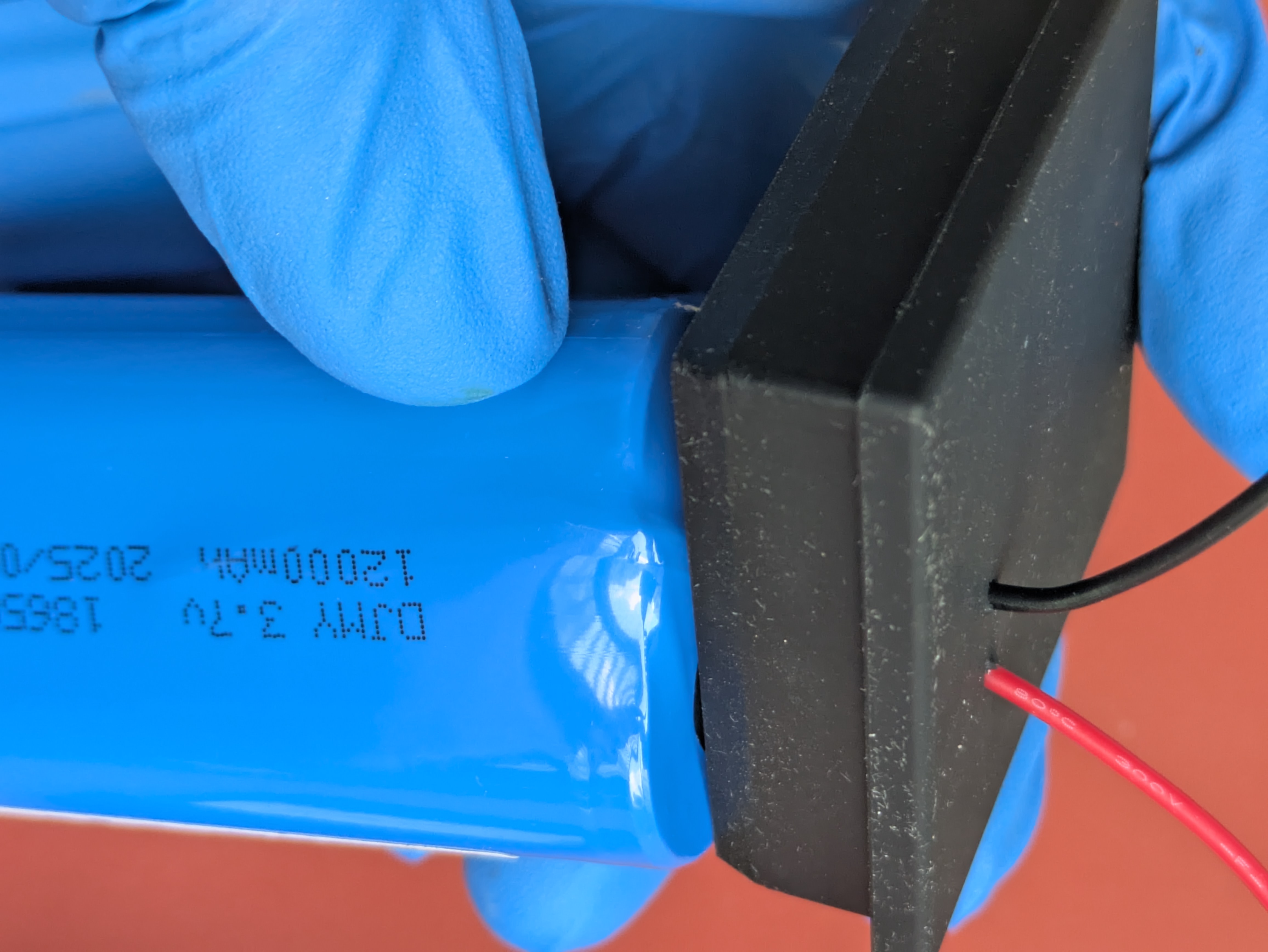

打個洞，把電線從套子拉出來

>>28101068
時薪就超過了 當作興趣吧 房子記得保火災險就是

幹你娘是在1三小啦

1

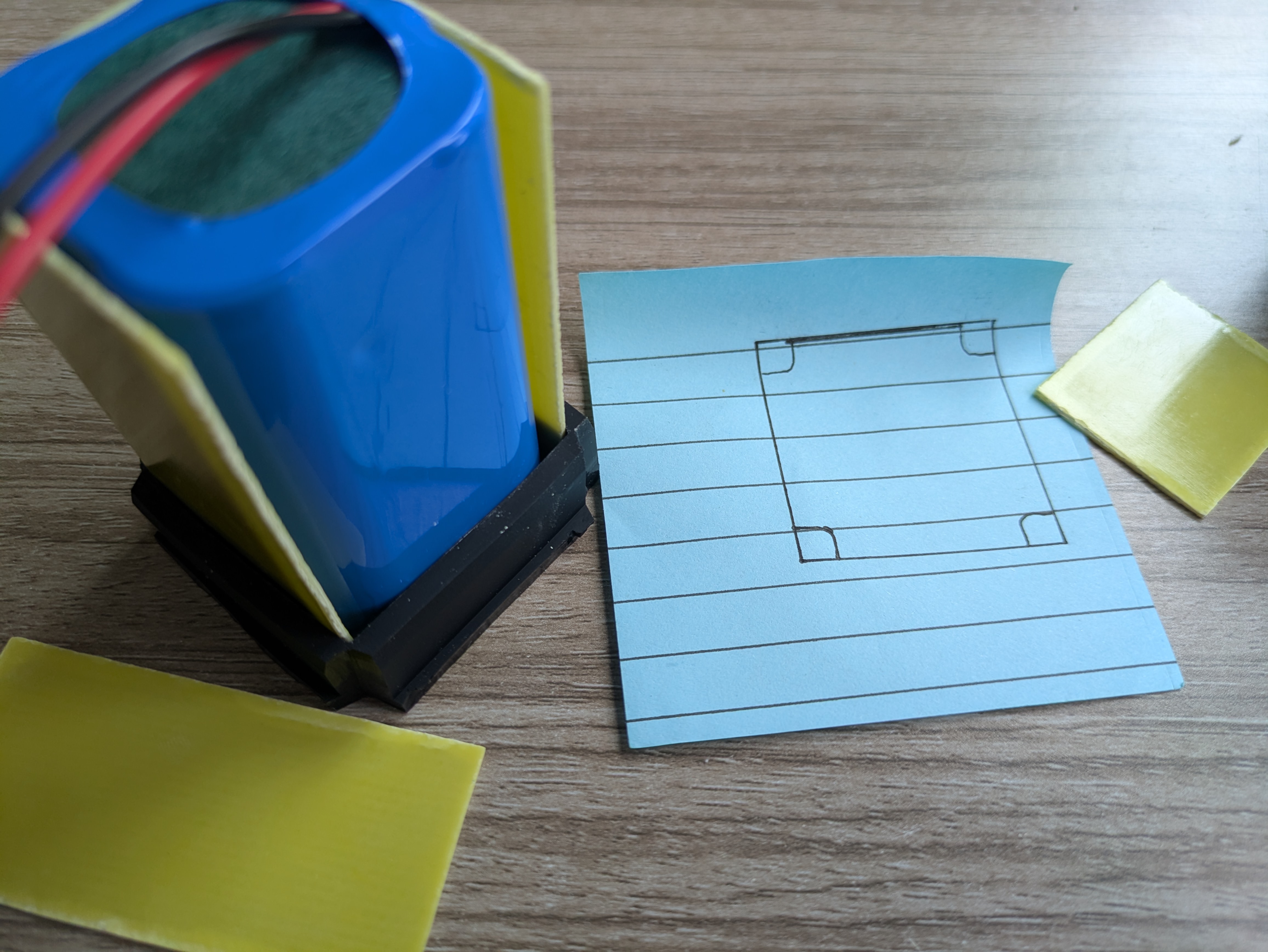

防刺防撞設計上大概長這樣

你做的IED真棒

我只是想把有電池的電器換電池而已，你這個不懂晶片硬接
不是過充就是使用中直接燒掉還滅不了火…

真是天生的蠢材，天才啊

1
接下來輪到了重要的部分，這一次在各種緩衝材當中我做了一些功課，目標是能夠防火又耐衝擊的材料，其實有非常多的選擇而在耐火上面最優異的是陶瓷纖維或者是二氧化鋁纖維，但是一來他沒有彈性，二來是裡面的纖維其實會刺傷肺部，別說加工過程中了，之後這個行動電源帶來帶去風險都很大，而且他其實不耐衝擊
之後我找到了一個很不錯的東西，叫做發泡矽膠，能耐高溫而且也兼顧彈性，大概唯一的缺點就是他沒有辦法承受橫向的撕裂，顏色當然是沒辦法選所以就是上面酒紅色的樣子


>>28101294
之前有提到這件事情，因為發文不知道為什麼被ban了
所以就乾脆下載的VPN來發
但是ID一直變動所以就乾脆用這樣來當記號

1

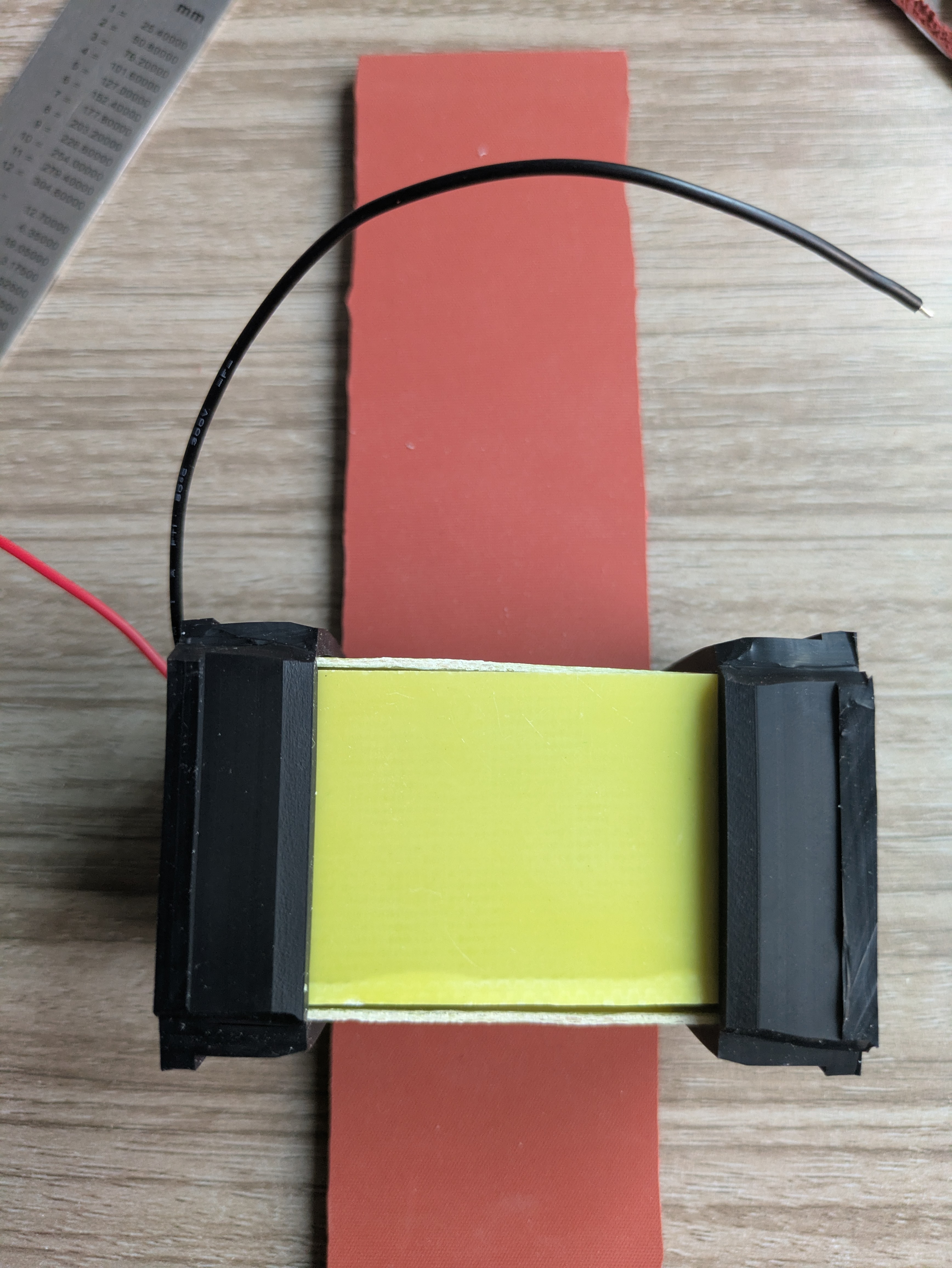

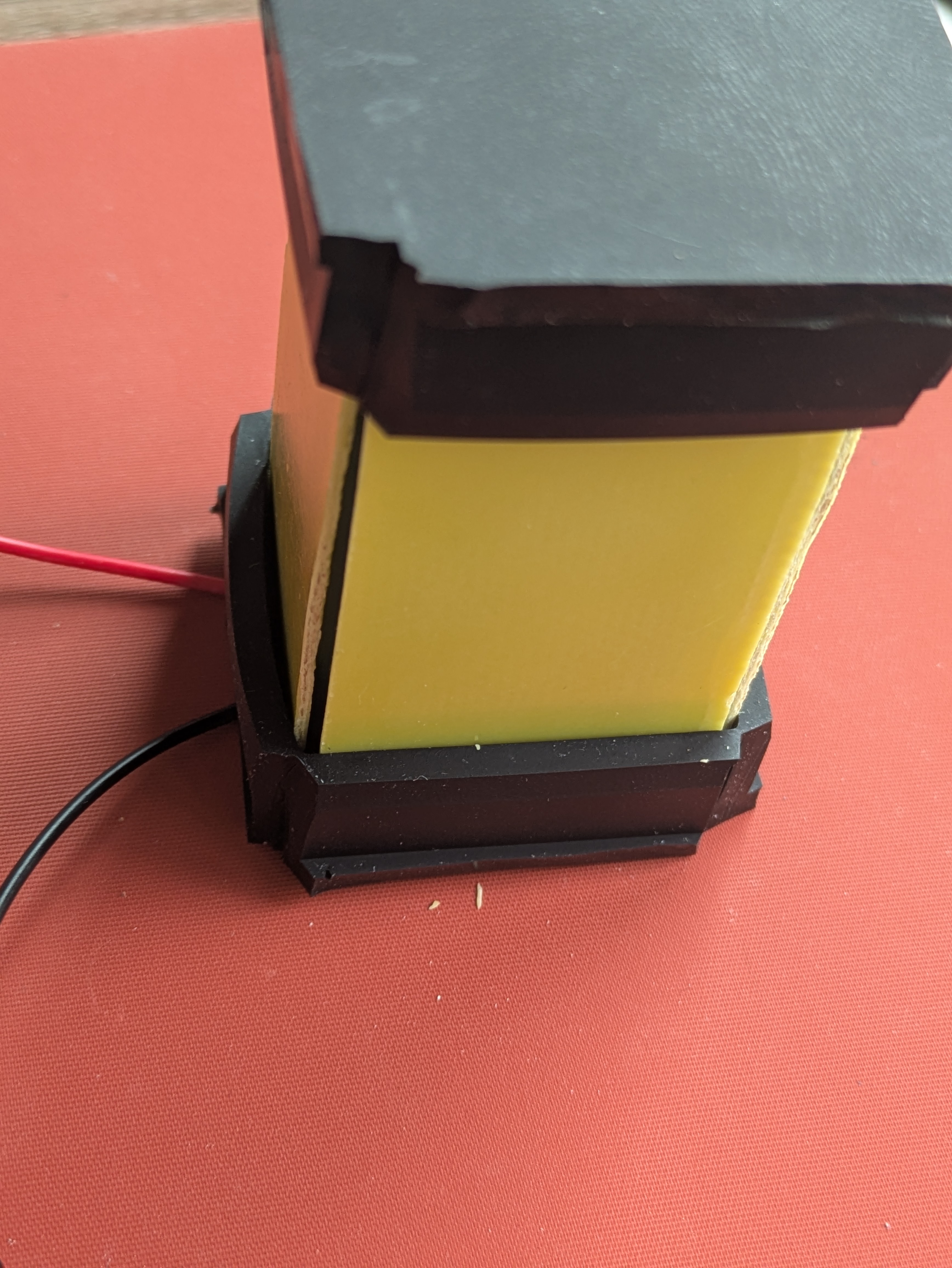

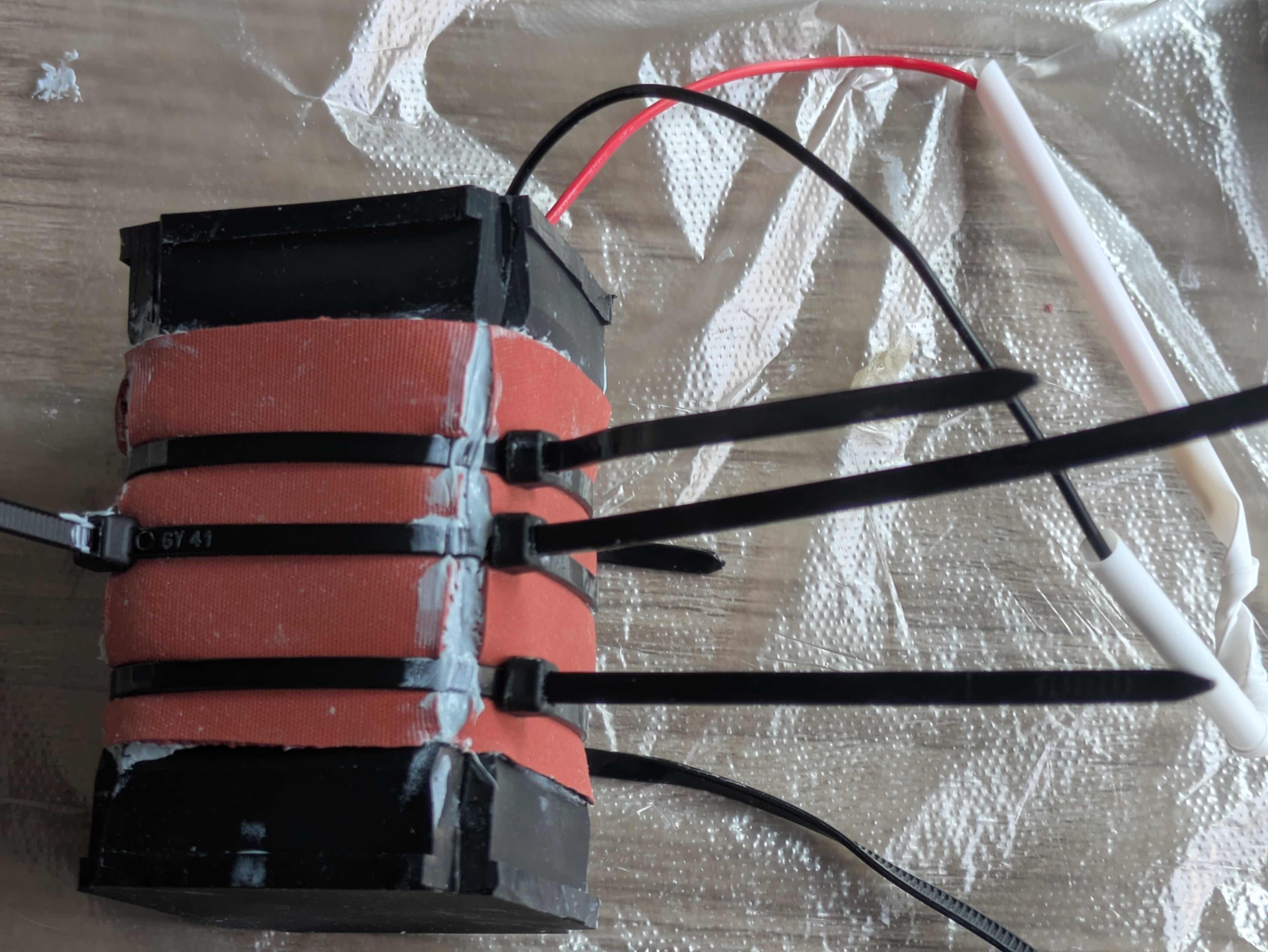

裡面環氧樹脂灌上矽膠黏好後，包上發泡矽膠，再用矽膠黏好
但矽膠的黏性強度不是很高，所以用束帶綁起來
等乾

>>28101413
手榴彈完成！！！！！！！！！！！！！！！！！！！！

你可以當YT了

把你家房子燒了記得再上來跟我們說

>>28101372
你是上次聊領錢制度的那位嗎

>>28101413
你知不知道看到這張圖時，我腦袋想到的島民是

1

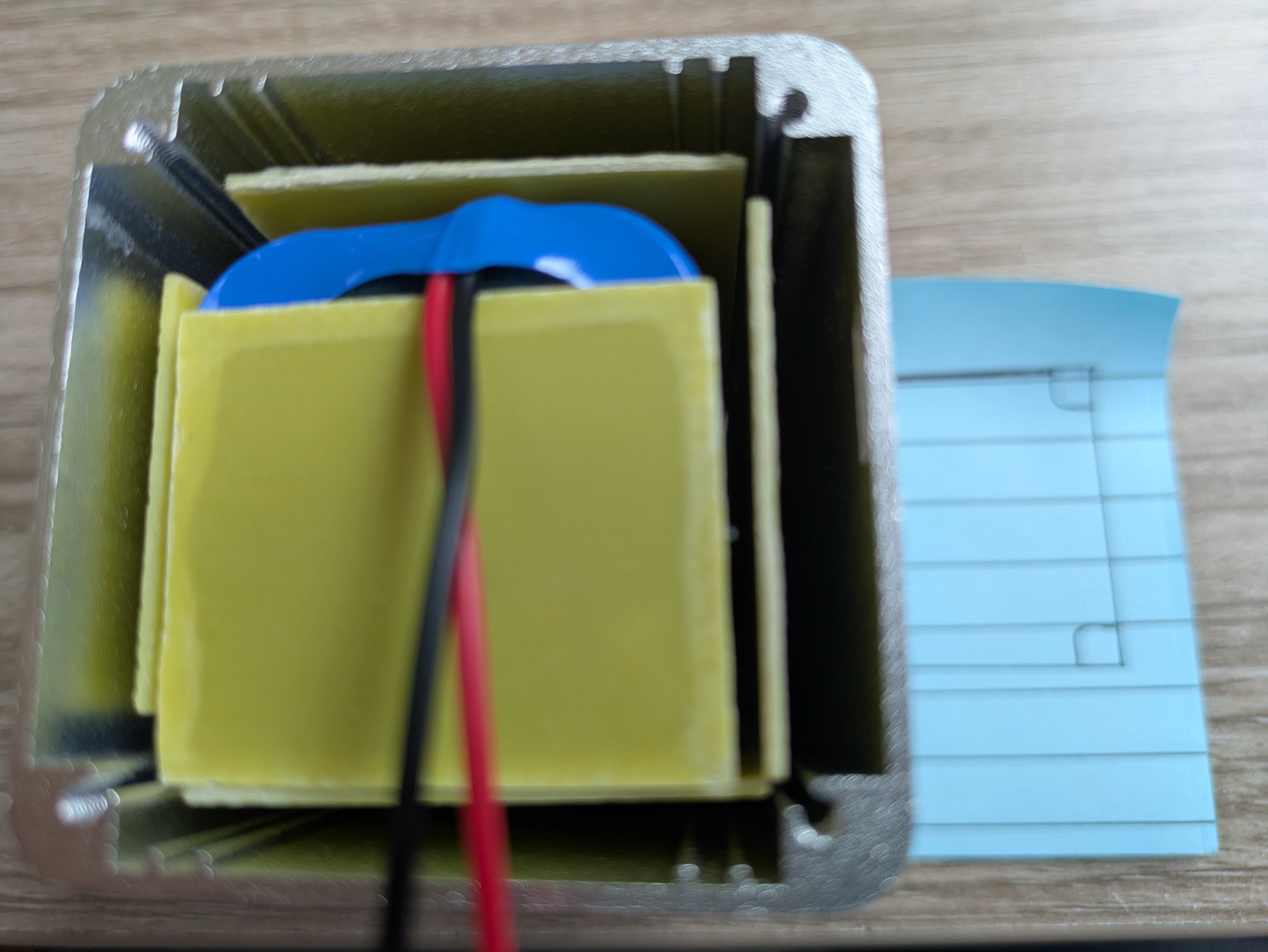

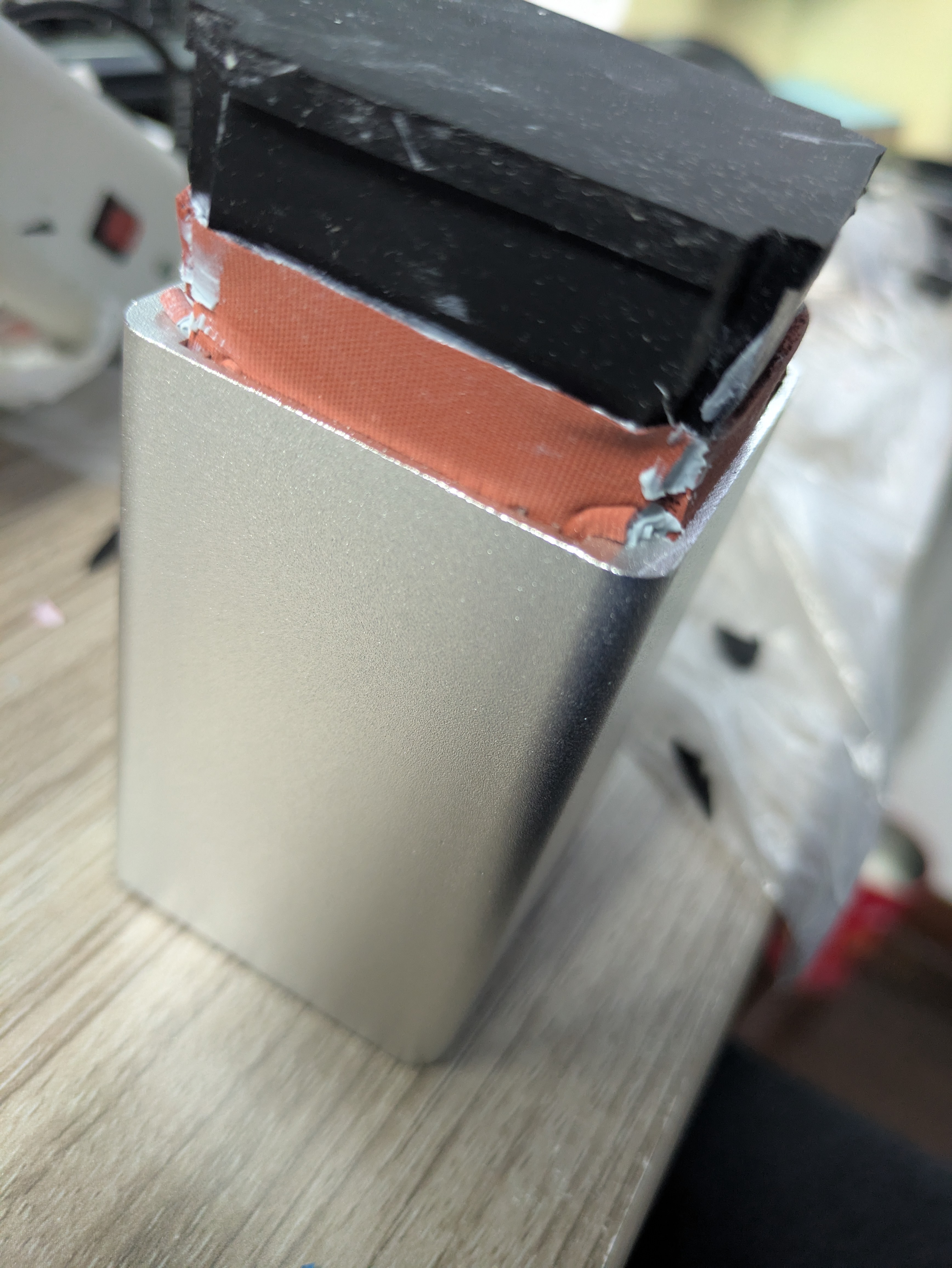

之後預先組裝得知，電線必須要先黏上晶片，為了不要扯到溫度感應導線和電線，所以先讓電池組穿過鋁殼
意外的很難壓，不太好塞，不過還好所有的零件我都有預先測量厚度長寬，大唯一受害的就是賣零件五金的廠商，一直被我纏著問尺寸厚度的問題

>>28101488
你這東西最好不要遺失
我可不想看到防爆小組出動的新聞

1
塞完大小剛剛好，沒有任何一點空隙
，裡面每個華橫我都是用刀片修過的，縫隙完全混合，給島民看看他的屁屁

>>28101413
打給警察 說有人在做危險物品 搞不好會當真?

>>28101413
自製爆裂物 已通報

>>28100708
痾
姑且問一下
為什麼不直接買廠商做好的?

1

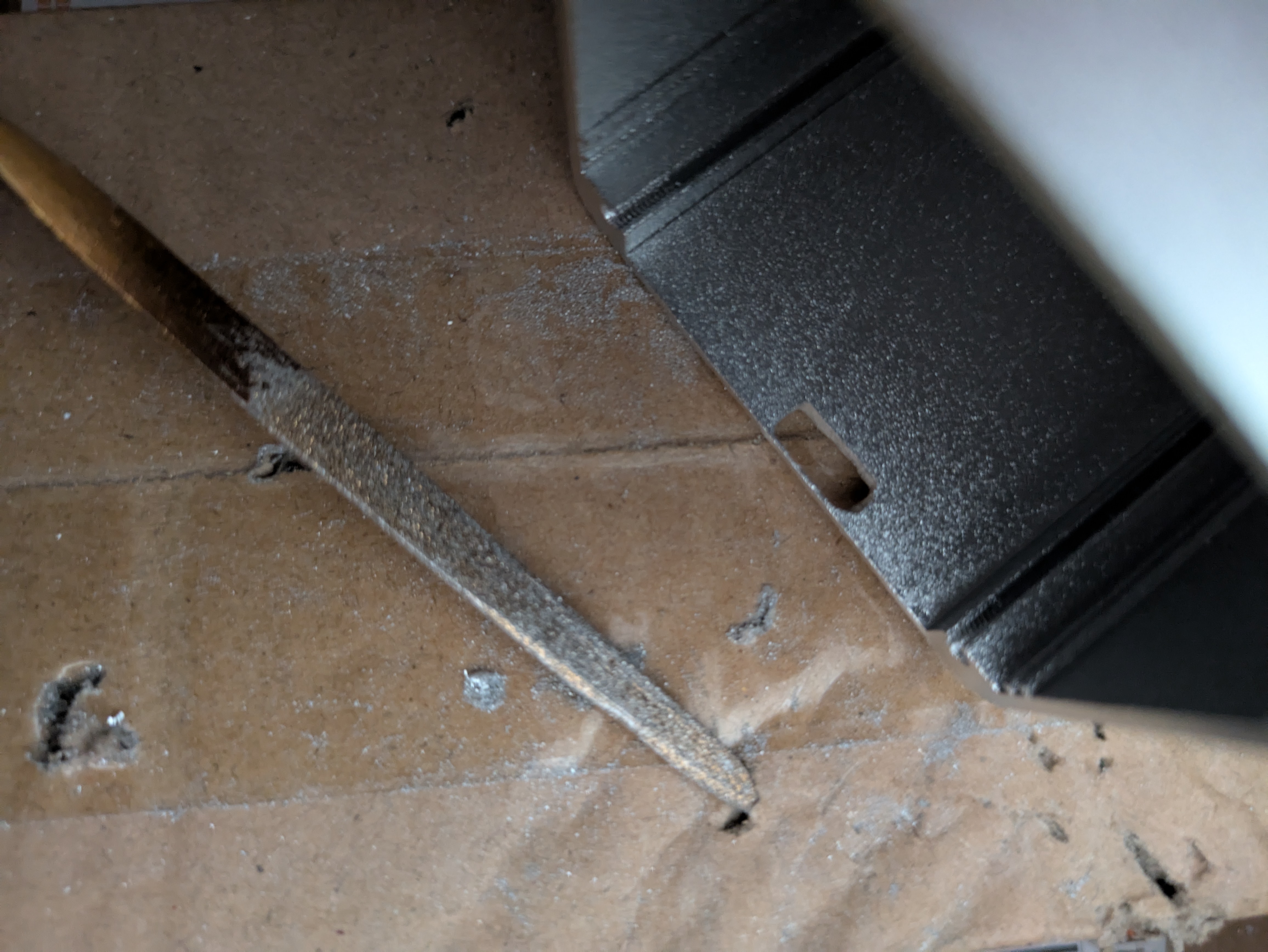

晶片預先組裝確定好位置以後，就開始打孔，這次因為濃縮了四個孔成一個，所以做的算是很簡單，不過因為只有Type C孔所以正方形的挫刀就用不上了，這一次很順利的可以讓晶片的USB孔戳進去，線預先插上去也沒有任何變形

1

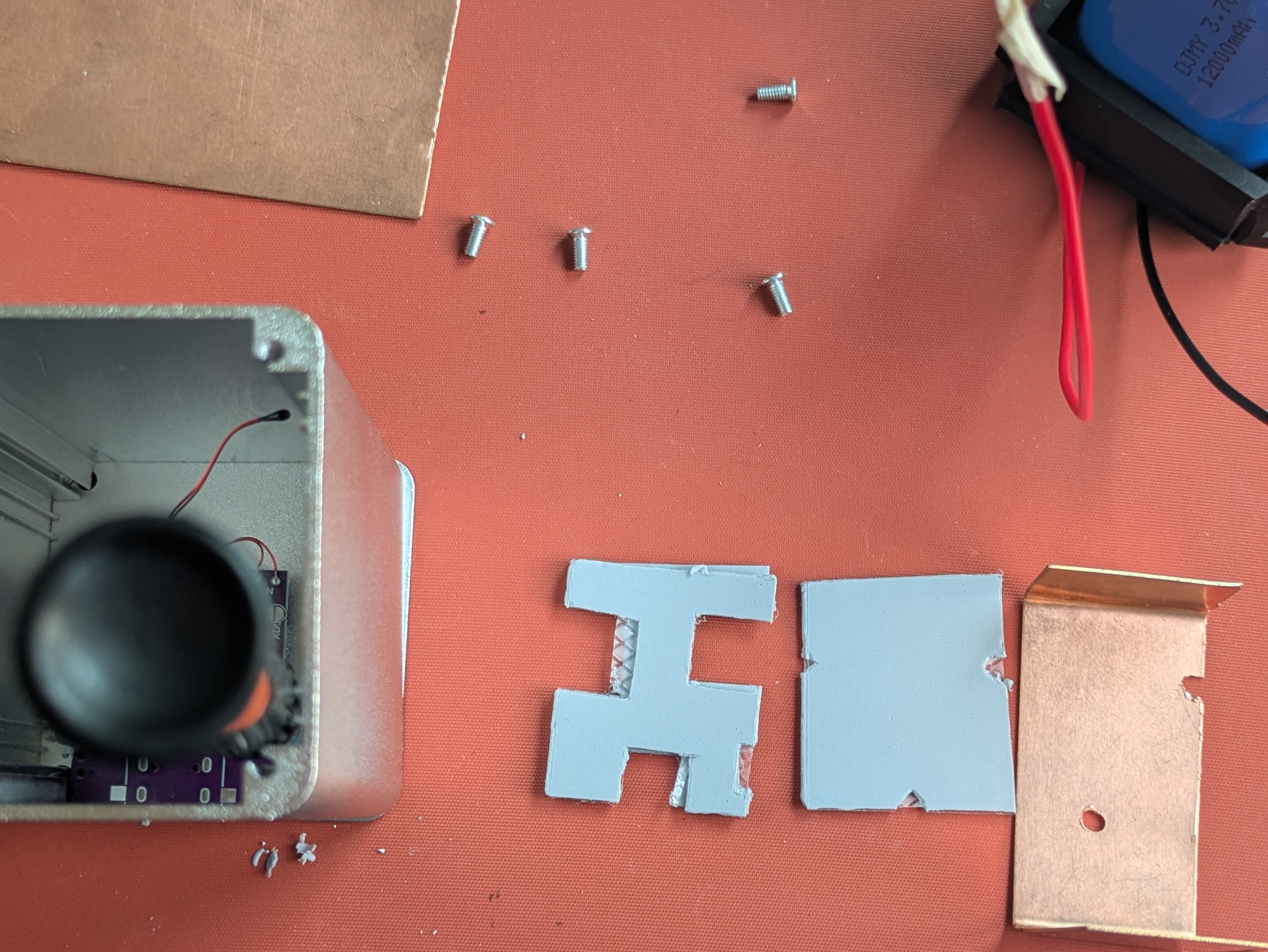

回到晶片的部分，開始切割要用的散熱膠，在加工上其實意外的比散熱膏好用唯一的缺點大概就是比較冷門所以可以選擇的散熱係數不多，以及切割要散熱用的金屬，這次跟上次一樣選用的是紫銅，而且我發現其實用不到鐵片剪，就有很簡單的方式可以剪得非常工整，那就是先用刀片滑出刀槽，再用老虎鉗扭到金屬疲勞斷裂以後，用挫刀修平邊角，這會比剪刀剪的還要來的工整，而且不用擔心卡位的問題在加工的靈活度上也會比較高，並最後用電鑽鑽出之後要拿來固定的孔洞，好在組裝的時候能夠用子母釘固定。

說白了只是把1865O四連裝接上電路板
再用殼和緩衝材包起來而已
上面是在緊張什麼啊= =
包成這樣還要擔心的話
那些裝1865O的四驅車都是移動炸彈了好嗎

1

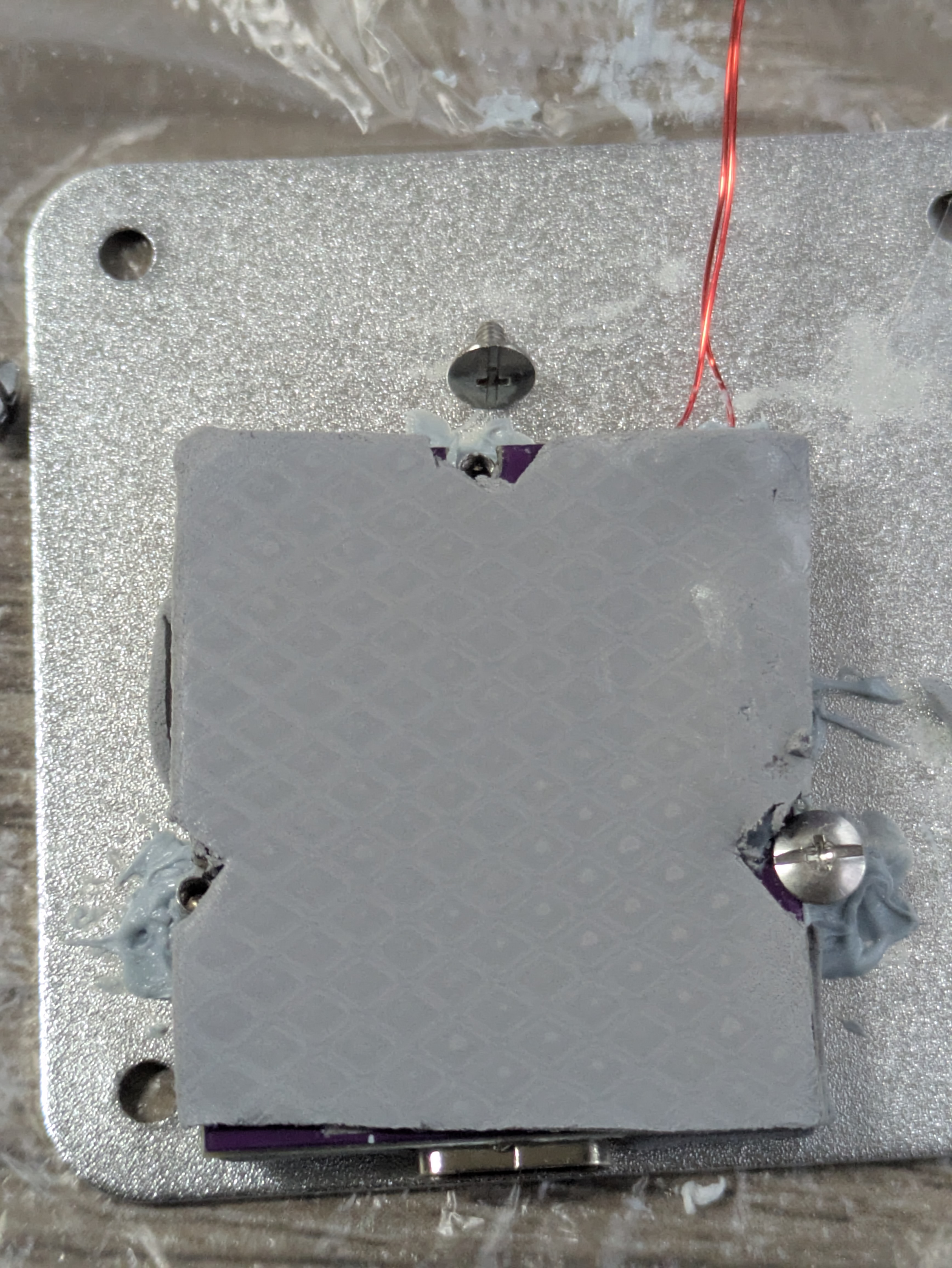

開始組裝貼上散熱膠
高度不夠的部分多補幾片維持水平

1

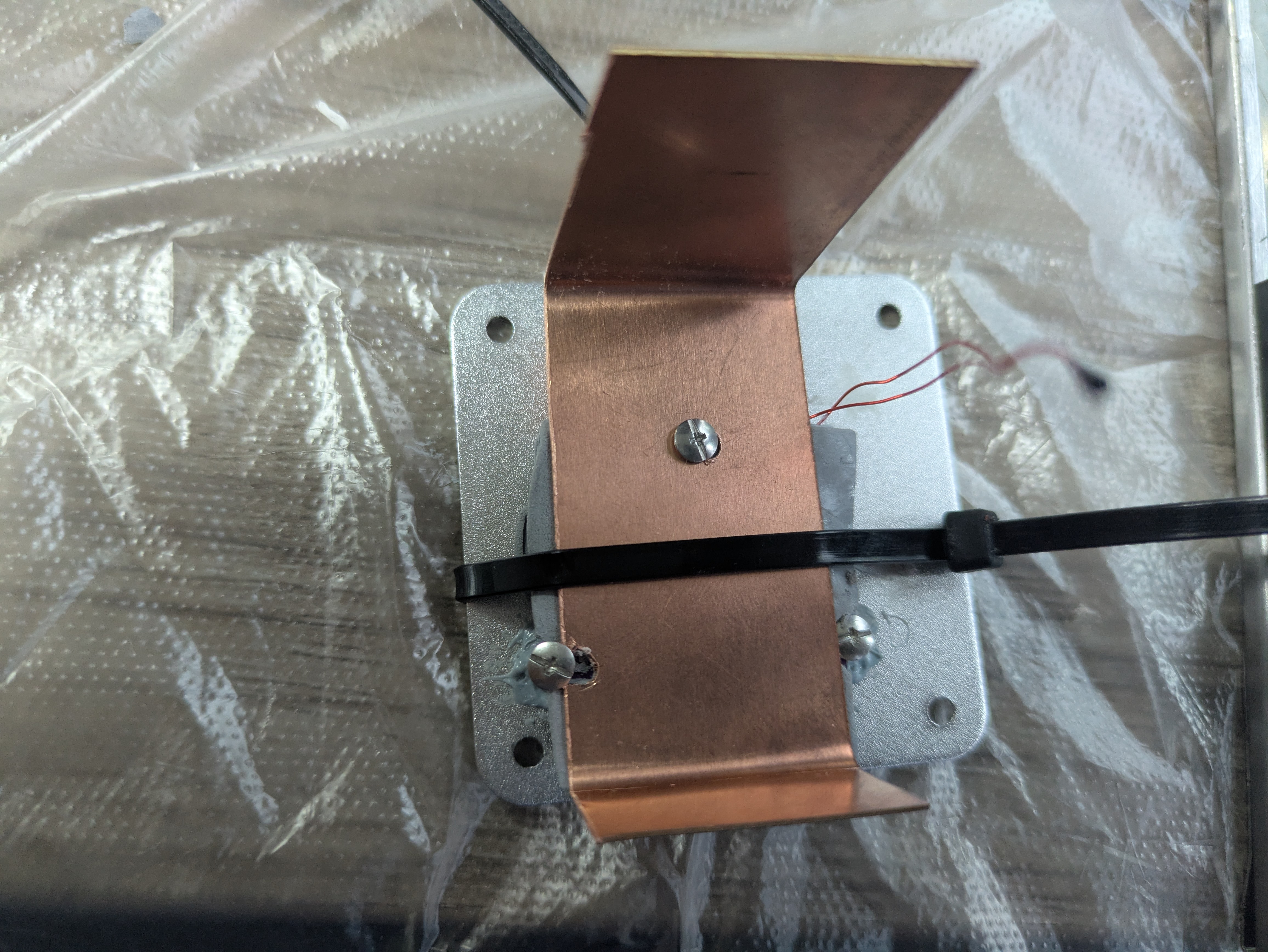

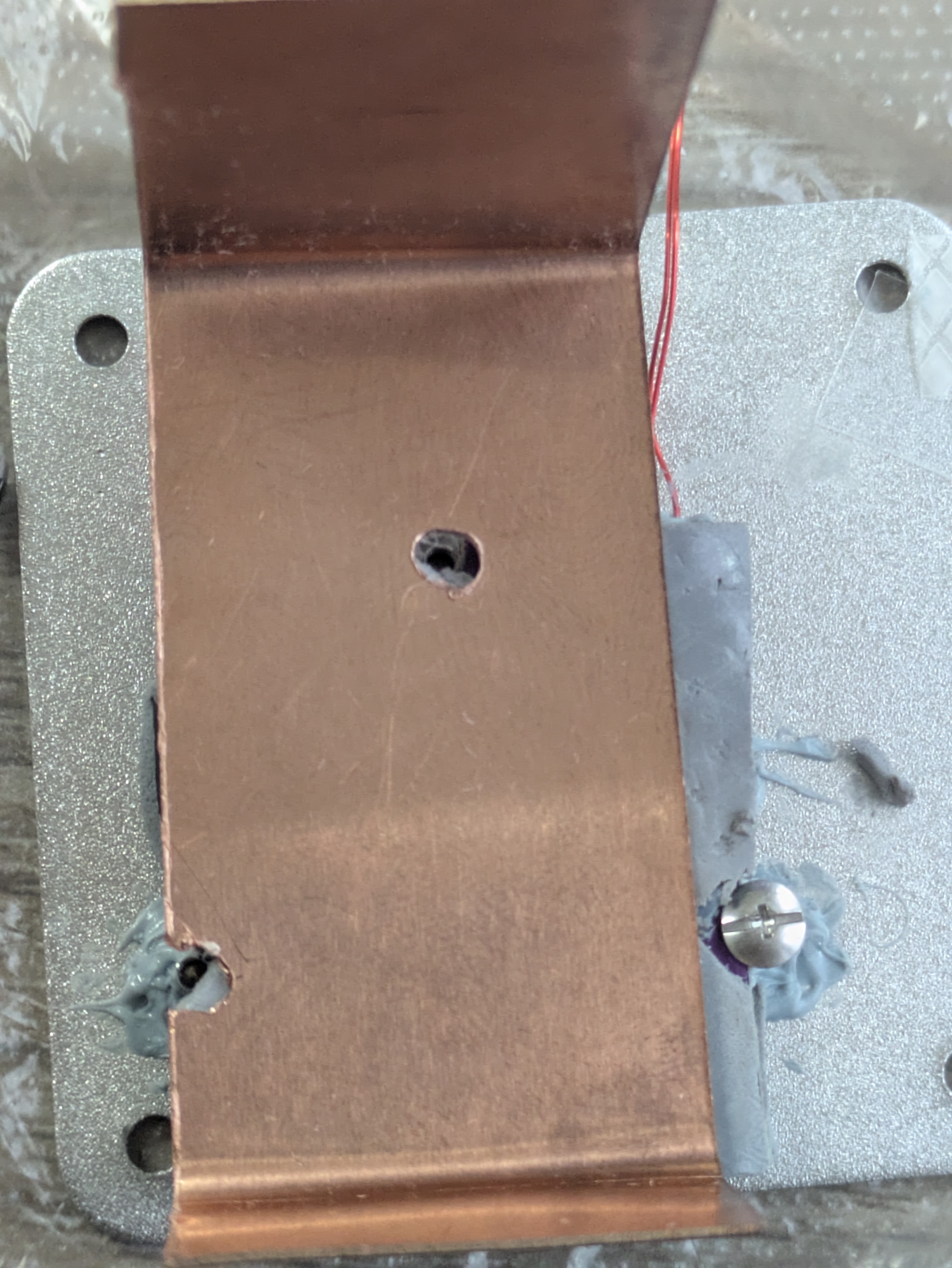

裝上散熱板準備裝上子母釘

>>28100708
為什麼不買一個新的就好

1

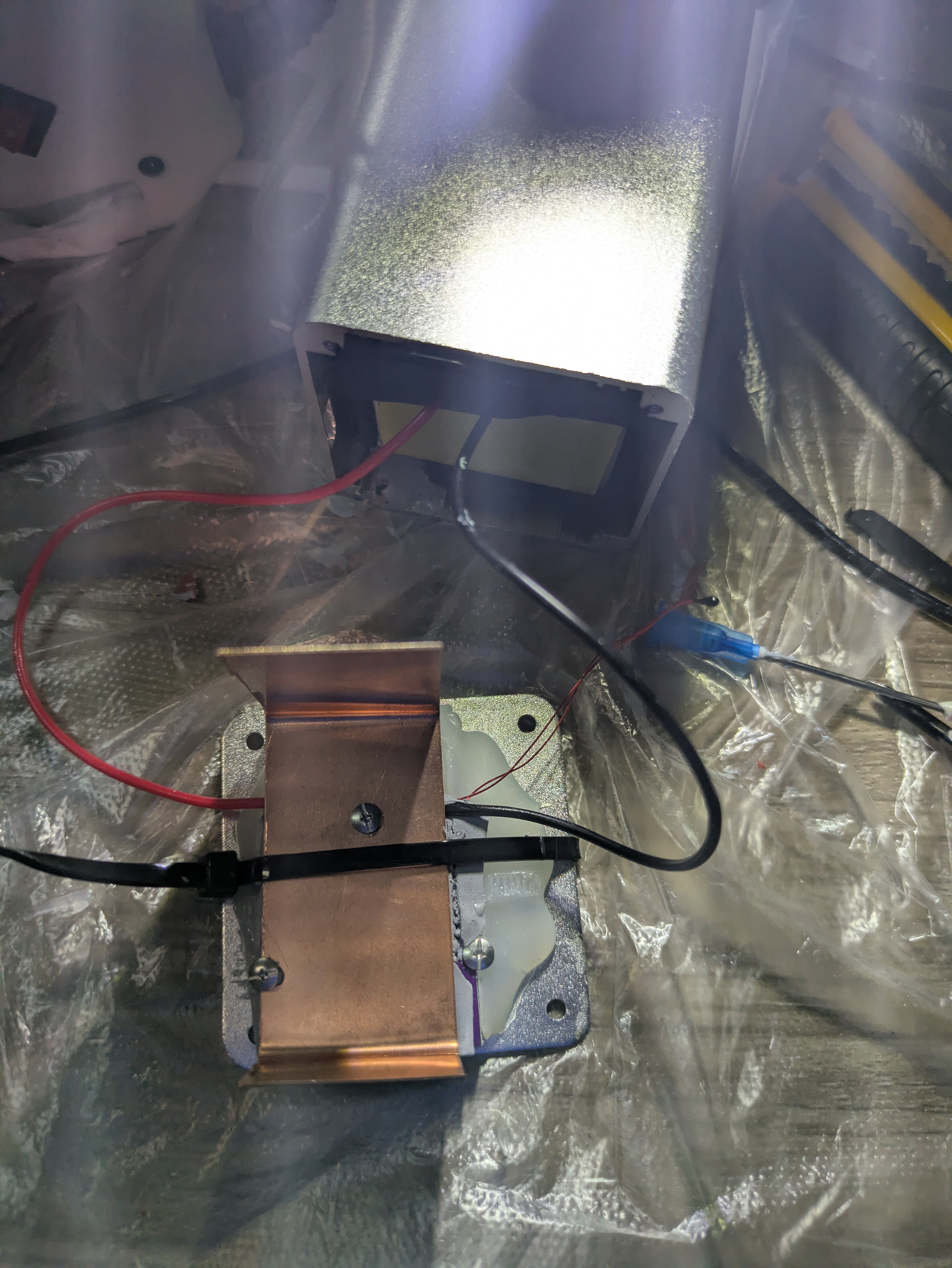

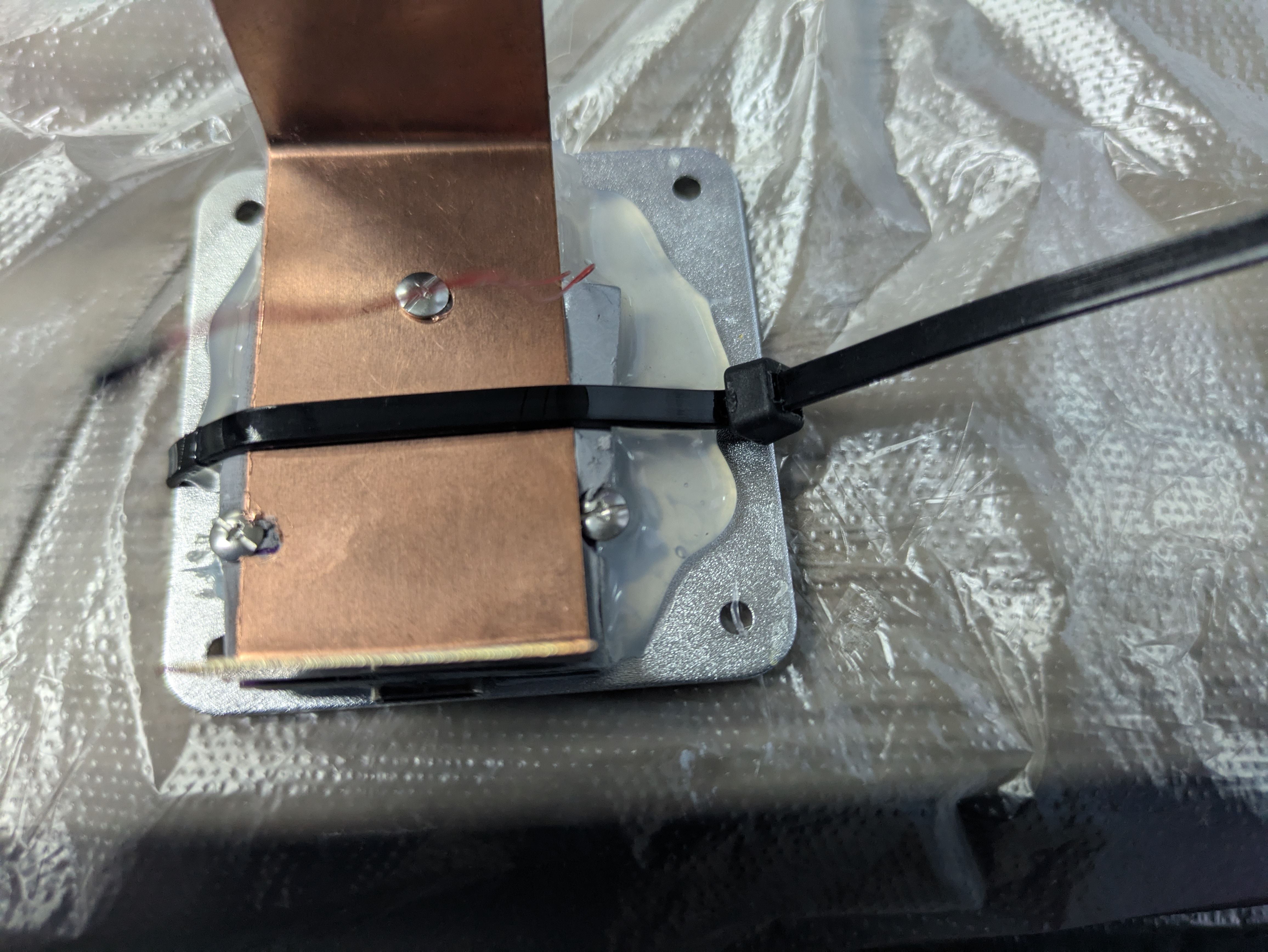

裝上子母釘以後先用束帶加壓
準備做之後的加工

>>28100708
不建議 DIY 搞這種有安全顧慮的
費時費力又不討好

萬一火災
你的 DIY 紀錄就是 自證己罪 的"賠償" 依據

既然願意花錢
定期檢查更換 "合格" 行動電源就好

記得加螢幕跟按鍵

1
這一次雖然多增加了一些功能，使用內部空間比較大的鋁殼，但因為把四個孔縮成一個孔，所以晶片本身的面積也變小了，不能像上次一樣借助卡在鋁殼的邊緣來施力，所以要考量到晶片有可能會被線材給拖進去，原本是要訂購一塊金屬塊黏在鋁板上面的，但是一來我這種焊接我不會做，二來加熱的高溫有可能會讓鋁殼變成其他顏色，能不加熱就不要加熱，所以我想到的方法是先預先組裝起來，在四週貼上塑膠片，然後罐上熱熔膠充當黏著劑跟之後要用到的支撐點。過程是很順利但其實熱熔膠黏不上鋁片的樣子，所以就只能撐著，黏的部分就沒有期待了。

1

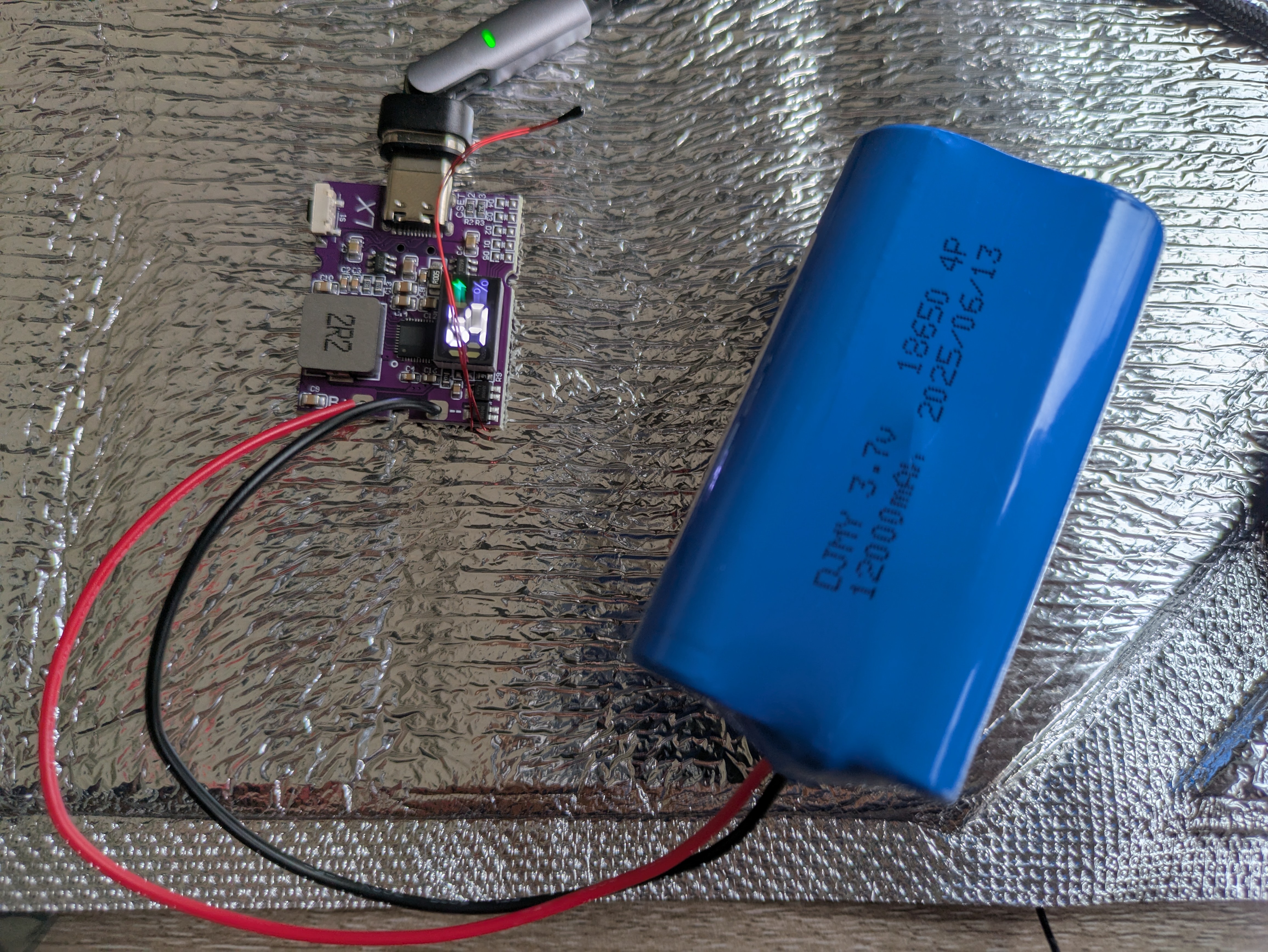

在所有東西全部裝起來之前先接上電線，確認功能是不是正常，有些電池廠商用的電線都很細，我擔心會有燒起來的風險，所以就換成粗的。

1
組裝好以後把矽膠灌進針頭裡面，開始做防水的工程，這次因為只有一個孔而且是Type C，其實沒有太多的孔洞，所以做起來很輕鬆，但是因為已經固定好晶片了所以沒辦法插進孔裡面，所以就用電鑽把孔給加大，好可以滑進去之後再補上膠做好防水，之後把鋁殼給裝上，但不把螺絲給鎖死，因為要留個縫隙把膠給擠進去，目標是掉進水裡也不會壞掉

1
這當中孔洞一直插著Type C線以防交碰觸到金屬的部分接觸不良或是晶片開始鬆動讓膠不穩固，原本是想要等到乾掉明天再來弄的，但不知道為什麼就很想要全部完成，這幾天下班後一直在做這個東西沒有離開。
測試後效果還不錯，但是為了能夠戳到裡面的按鈕所做的子母釘，戳裡面的按鈕感覺反饋不夠舒服，不過也沒什麼關係，晶片能夠自動感應充電跟放電

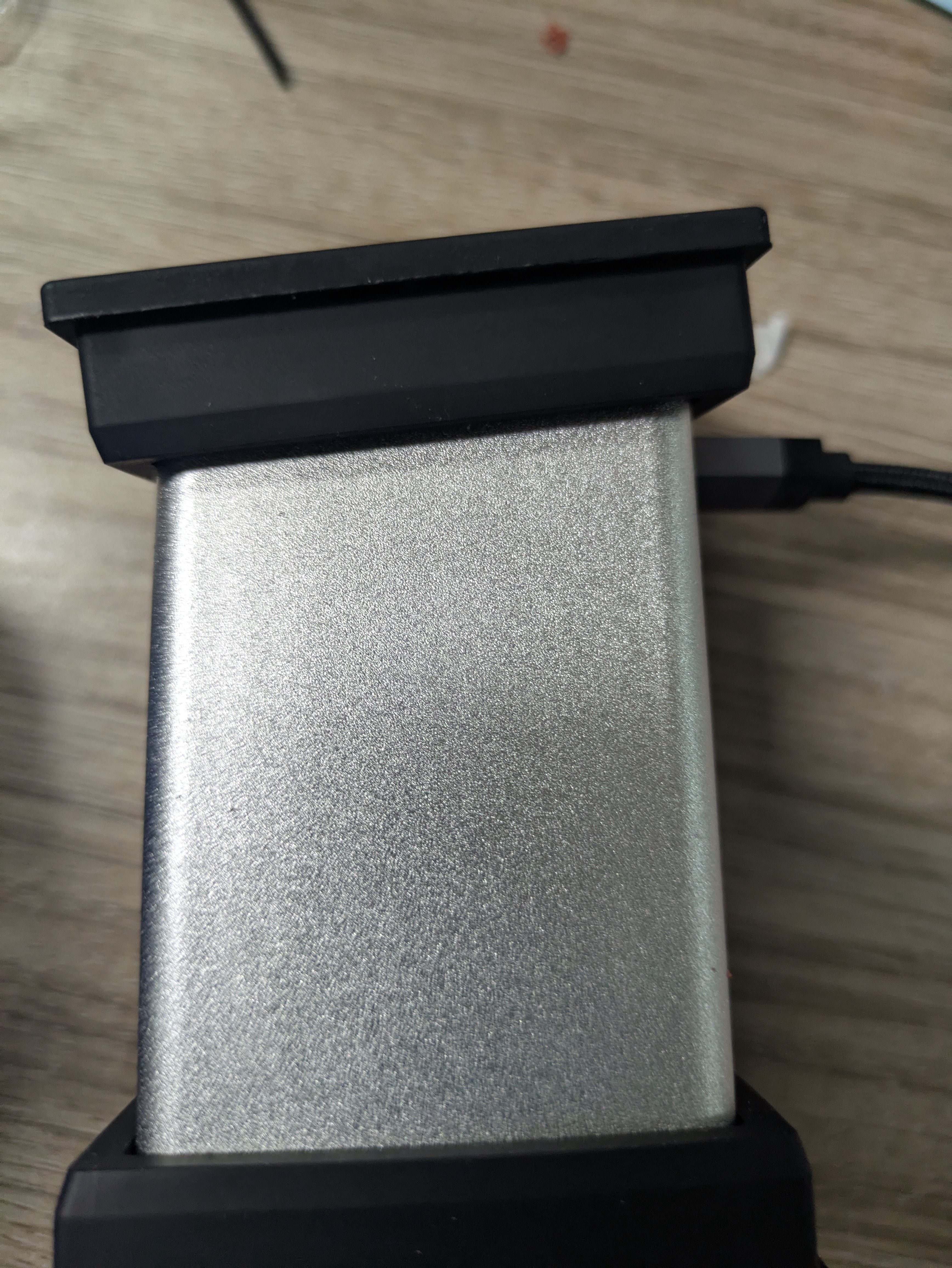

最後再裝上買來的套子增強他抗打擊能力
整個部分除了充電時有點亮，睡覺的時候要拿遠一點之外沒什麼太大的問題。

1

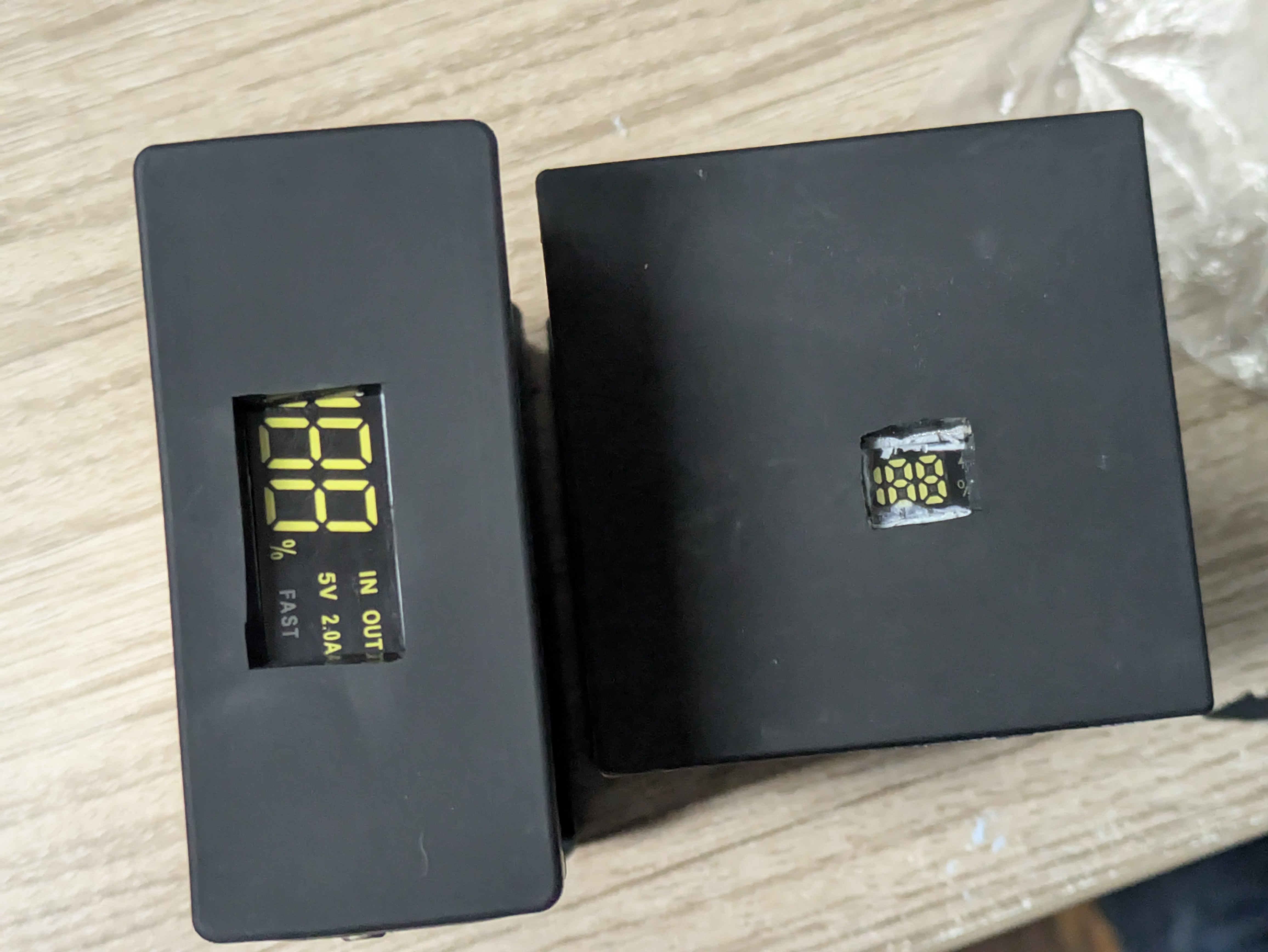

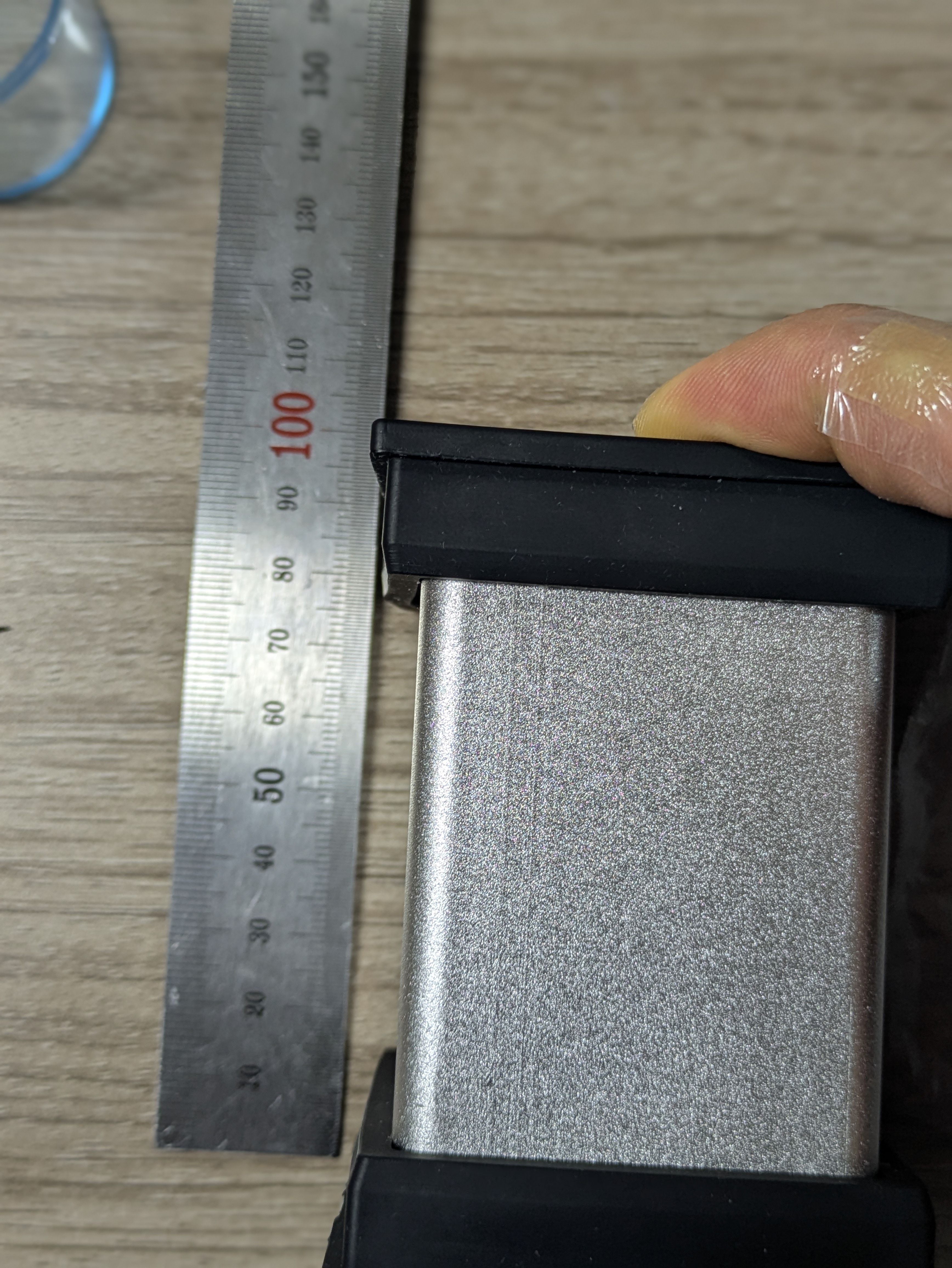

把它跟前一代的設計相比，尺寸縮小了很多，這一代晶片跟電池組的隔離變得更厚了，減少溫度的互相影響和廢熱能夠最快的導到外部的鋁殼上，使用的電池也是耐衝擊的16850，裡面的抗衝擊材質耐溫都是300度以上，所以就算燒起來也不會出事情
其實我在查的過程中發現全中國所有的電池只有特斯拉電動車和部份寧德時代才會使用有殼電池，其他都是軟包電池，所以我真的很納悶這樣子沒問題嗎？
我也想過要不要乾脆買特斯拉的電池來試試看，不過我找不到通路，只有從特斯拉電池組上拆下來的，我不太敢這樣嘗試

，加裝保護bms跟溫度探頭，內外都裝了矽膠保護墊，從五樓丟下去都沒什麼問題

1

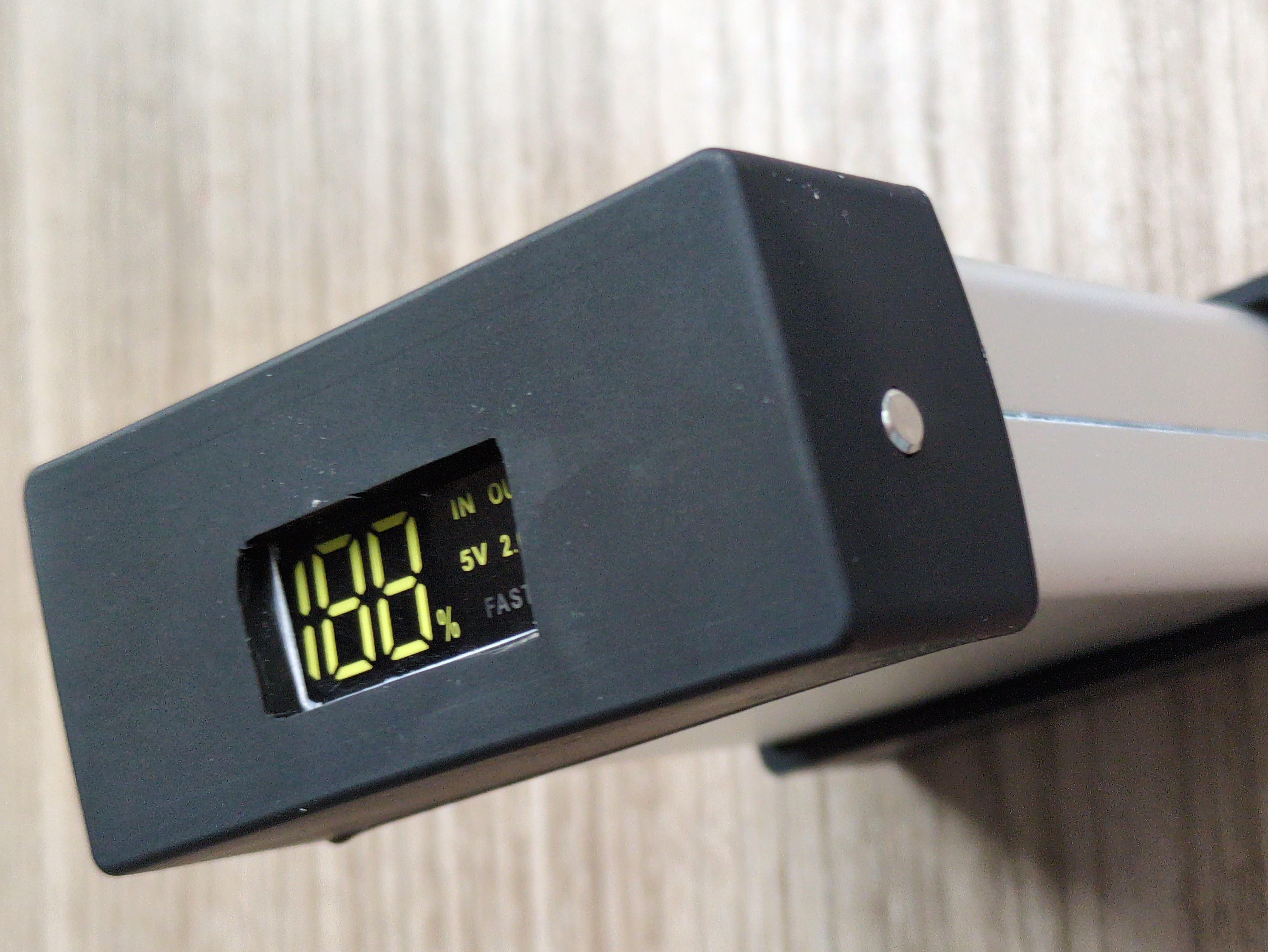

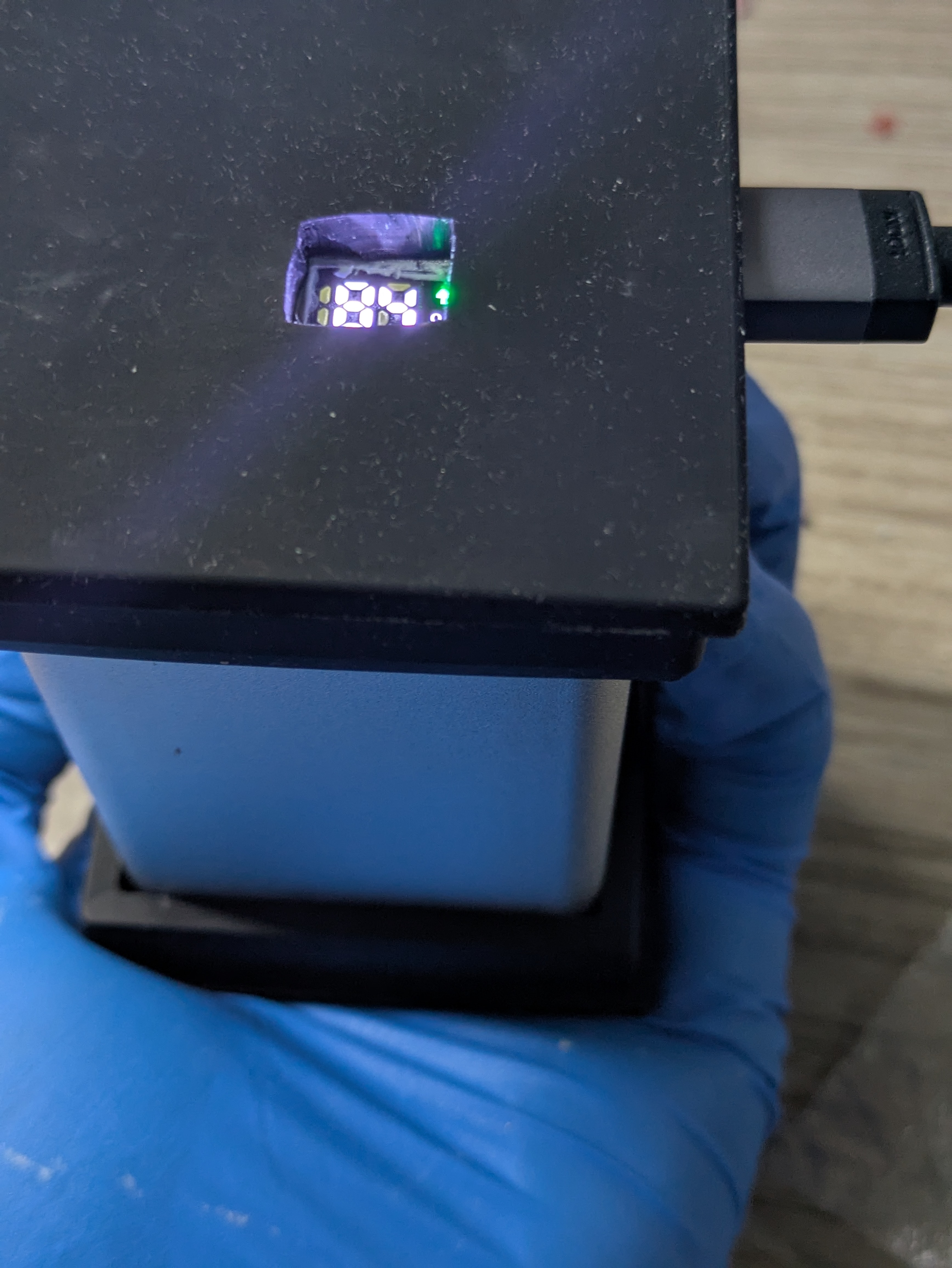

顯示面板也因為功能的簡化變得比較簡潔，但是充電的時候，雖然找到支援的協議很多，所以能充大部分都是快充，但是還沒有測試接到不支援的手機會怎麼樣反應

1
來開始回答大家的問題不過我待會有事情要忙所以先回答一部分

>>28100847
我覺得我做的是很堅固啦，至少第一代就已經挑很堅硬的金屬外殼還有環氧樹脂板了，所以除非你拿槍射擊可能都不會有事情
而且我都有和相關專業的朋友討論確定沒問題才會去做的
>>28101068
問得好，上次有算成本大約一千，這次的話其實因為第一次的工具還有殘餘的零件部分不算錢，但是電池組因為使用比較好的電池跟18650，電量雖然沒有太低但是價格不便宜，我算了一下價格大約是433，但是如果算上重複的材料跟工具的話是600塊，其實我如果用上更好的松下P系列銀色電池的話，價格可能就變兩倍了，不過那個是玩高階遙控飛機的，所以我想跟我一點關係都沒有
>>28101086
我想也是，其實我如果當初很下心買金屬飾品金剛沙線鋸的話，可能就沒這麼多問題了，但我好死不死買的是銼刀，賠掉了我好幾把美工刀刀片
>>28101098
才...才不是呢！

1
>>28101224
你說的很有道理，我只不過是因為第一次買行動電源跟手機充，結果發現不支援，然後一開始打的算盤是覺得買外殼跟電池很便宜，結果加加起來就不劃算了，之後就想說乾脆自己來用比較好
>>28101288
我就知道你會這麼說，至少做的已經比市面上的用料還要好了
>>28101307

伊朗有一批很便宜的鈾238很便宜喔
>>28101314
我是做了一些功課，有請教專業確定設計沒問題後才做的，還有前一段你說的表達方式我聽不懂

1
>>28101427
股內！！！！！！
>>28101438
VT手工行動電源
>>28101462

上次做好到現在已經過了好一個月了不要亂講
>>28101478
啥？我說了什麼？
我上一次就發第一代行動電源的製作
>>28101483
>>28101851

Terrorist win
>>28101517
道明不要害我我就只是個被充電困擾許久的人而已
>>28101540
來電初乃丸？
>>28101559
>>28101782
>>28101791

就是一開始沒辦法用，不支援想說要不要自己做一個，我最後一次買的行動電源還是micro USB的版本

>>28102360
你去拍 YT 吧
K 島不值得擁有你這種優秀的島民

>>28100708
你去拍成YT影片吧
發在綜合大概三十分鐘你的努力就會被精障沖洗掉

>>28103297
> 請教專業確定設計沒問題後才做的
島民很棒

>>28103754ㄏ
ㄏ

你應該不是以前那位整天玩炸藥的爆破島民吧

尼炸彈做得真好
我還以為是行動電源呢

1

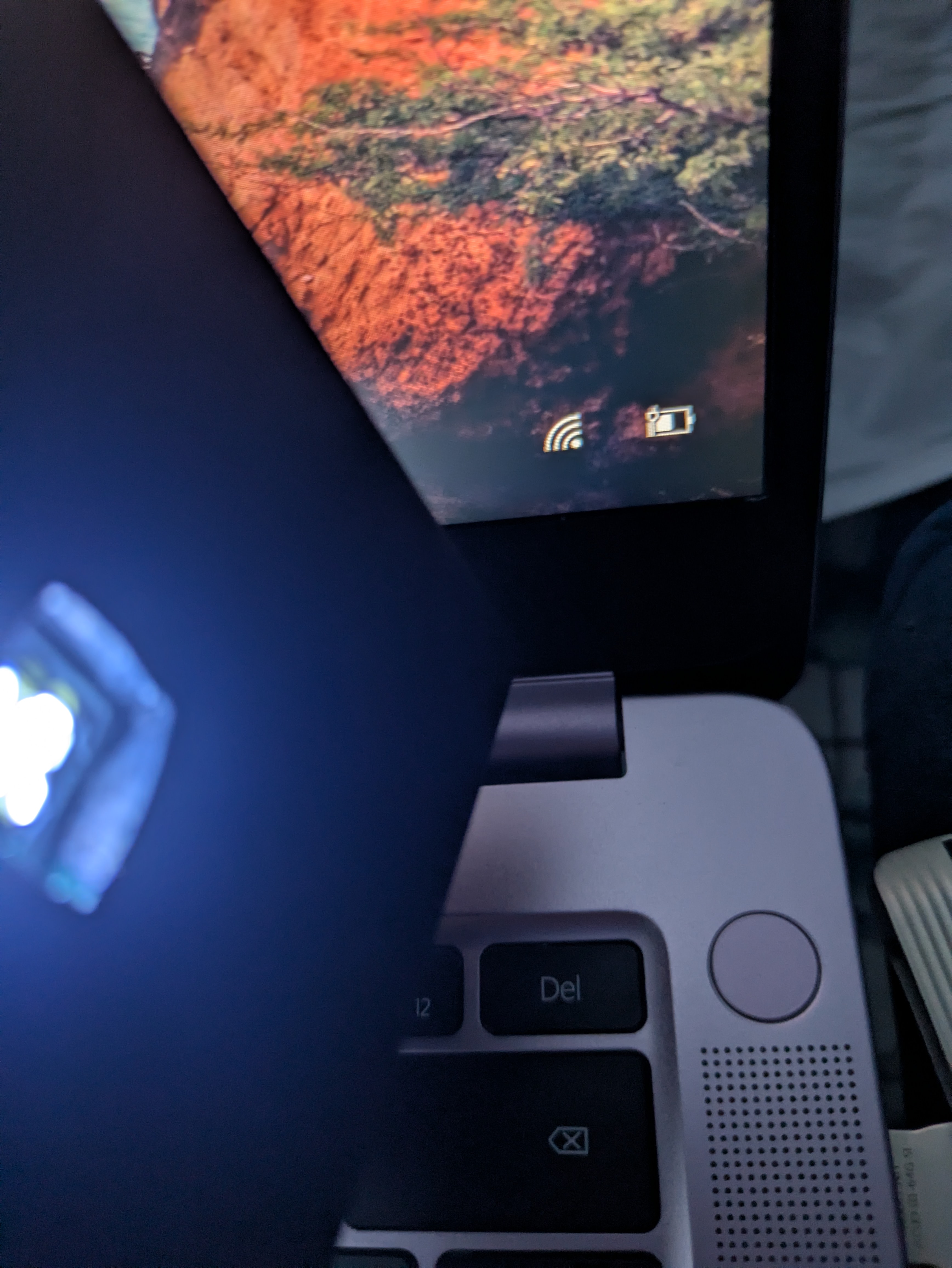

島民久等了
最近在忙，所以沒時間測試
但剛剛忐忑的接上線後發現
可以充電腦了，雖然充遊戲筆電會撐不了多久，以及充電時電量掉的超快
但現在不但能充手機還能充電，那可能比前一代還萬用，前一代只有電量很足而已
